EntrEtiEn Et diagnostics
4-38
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1

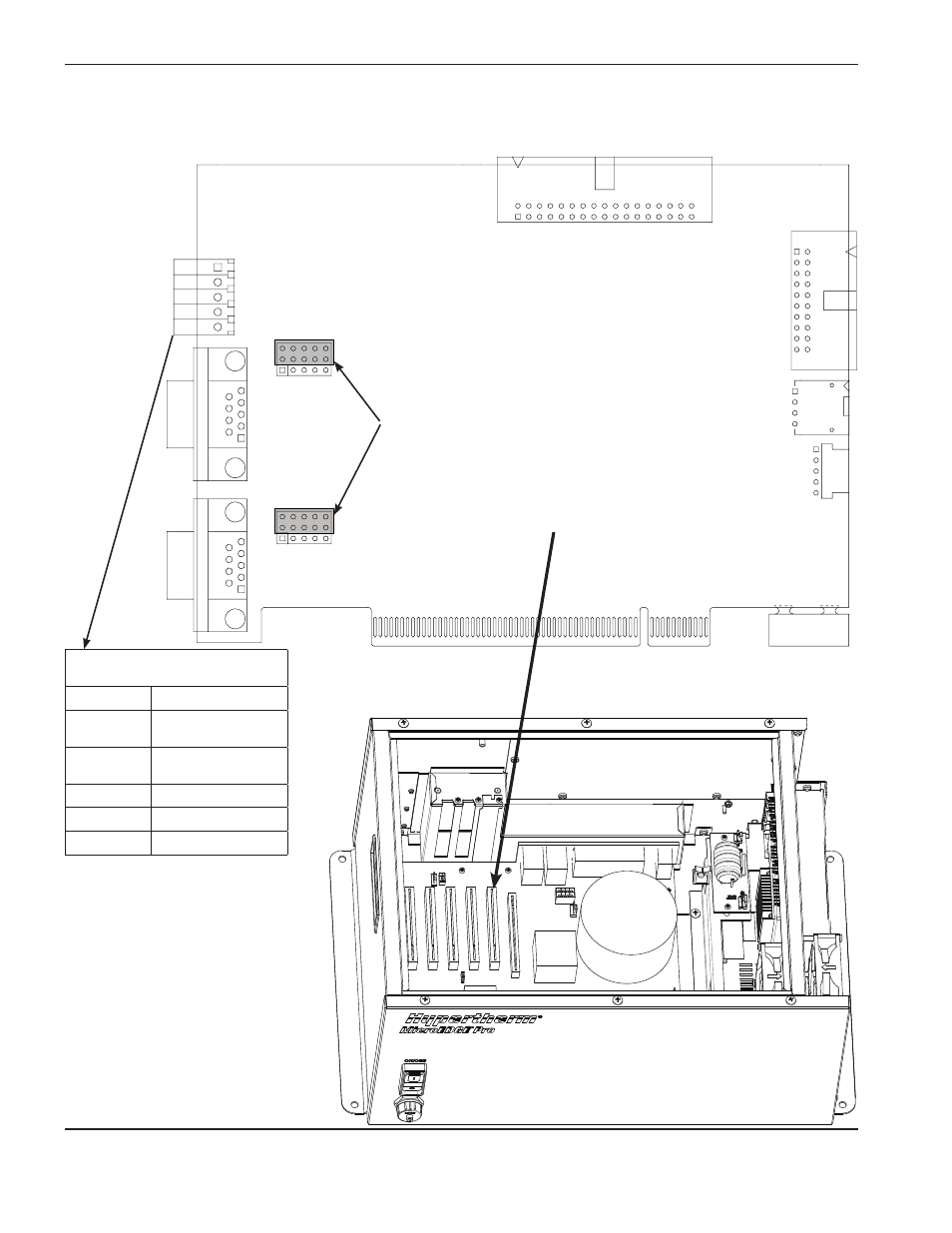

Circuit imprimé d’isolation série et utilitaire SERCoS II et SERCoS III (141194)
J2 marche/arrêt à distance
J3 Vers COM3 et COM4 série
J4
J10 vers interrupteur marche/arrêt
du panneau avant
J7
2 x 5 cavaliers
2 connecteurs
RS-422
RS-232
RS-232
RS-422
J5 Port A
COM3
J8 Port B COM4
J6 Vers marche/arrêt carte mère et
distribution d’alimentation
Connecteur J2 (marche/arrêt
à distance)
Contact N° Signal
1
Marche/Arrêt à
distance +
2
Marche/Arrêt à
distance –
3
Commun
4
12 V
5
Protecteur
Inséré dans le
logement 1 du PCI
