EntrEtiEn Et diagnostics
4-44
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1

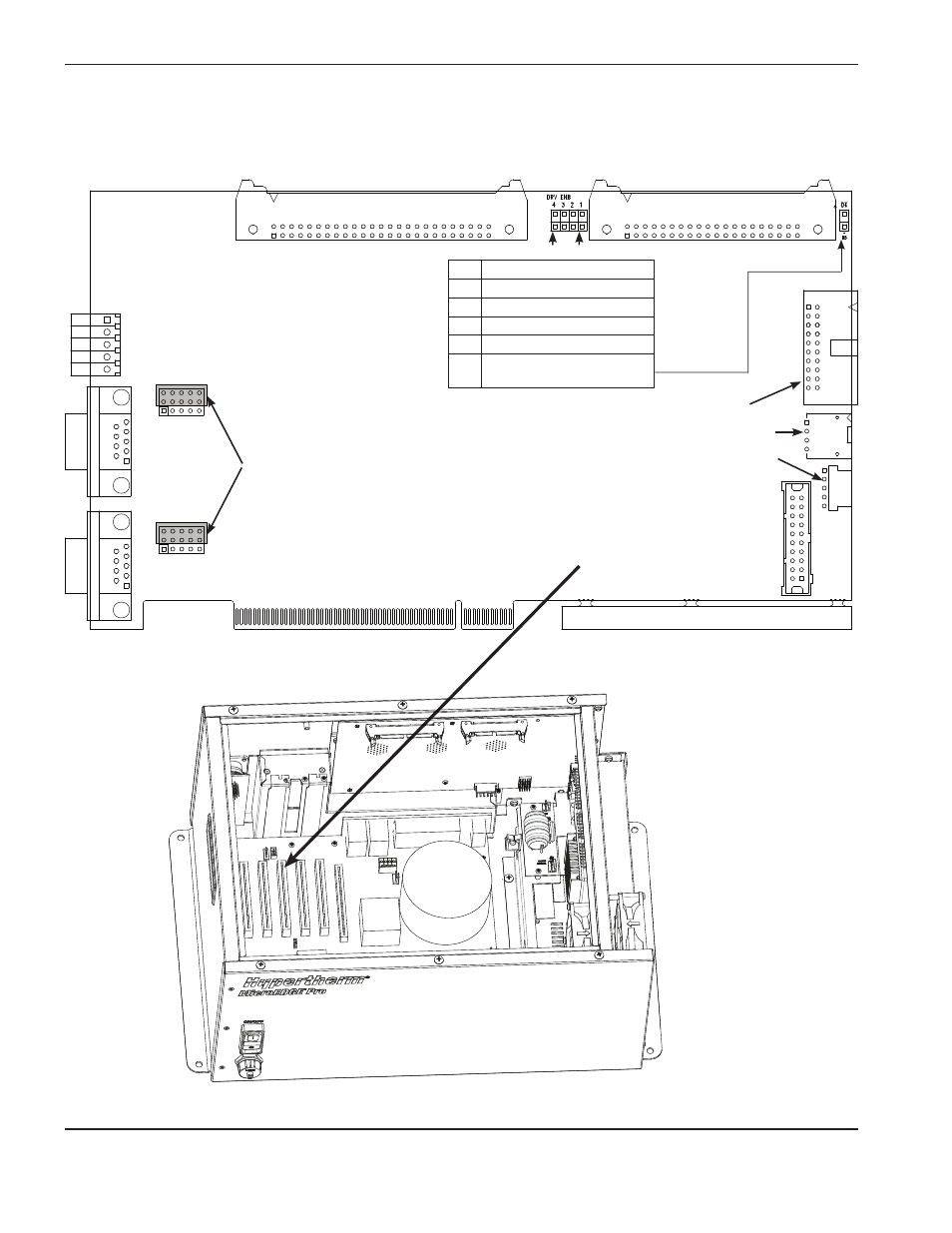

MCC HyPath et Picopath à 4 axes, utilitaire, et circuit imprimé d’isolation série (141222)
2 x 5 cavaliers
2 connecteurs
RS-422
RS-232
RS-232
RS-422
J1 Vers E/S 1 à 24
J2 vers servo à 4 axes
J4 marche/arrêt à distance
J7 vers l’interrupteur marche/arrêt du panneau avant
J9 vers et depuis le panneau de
distribution d’alimentation et la carte mère
J6
J10
J8 Port A,
COM3
J12 Port B, COM4
DEL
Signal
D1 Axe 4 activé
D2 Axe 3 activé
D3 Axe 2 activé
D4 Axe 1 activé
D7 Surveillance activée Lumière
ALLUMÉE = activé
D1 D4
J3 vers COM3 et COM4 série
Inséré dans la
fente PCI 3
