InstallatIon
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
2-35
Câble pour marche/arrêt à distance
Hypertherm ne fournit pas le câble qui connecte le connecteur de marche/arrêt à distance aux circuits suivants :
• 141222 pour HyPath et Picopath à 4 axes
• 141256 pour Picopath à 2 axes
• 141194 pour SERCOS II et SERCOS III
Néanmoins, Hypertherm fournit le connecteur de câble, livré avec le système, dans le port marche/arrêt à distance,
comme illustré ci-dessous. Ce connecteur peut être utilisé pour terminer un câble sur mesure à la longueur désirée.

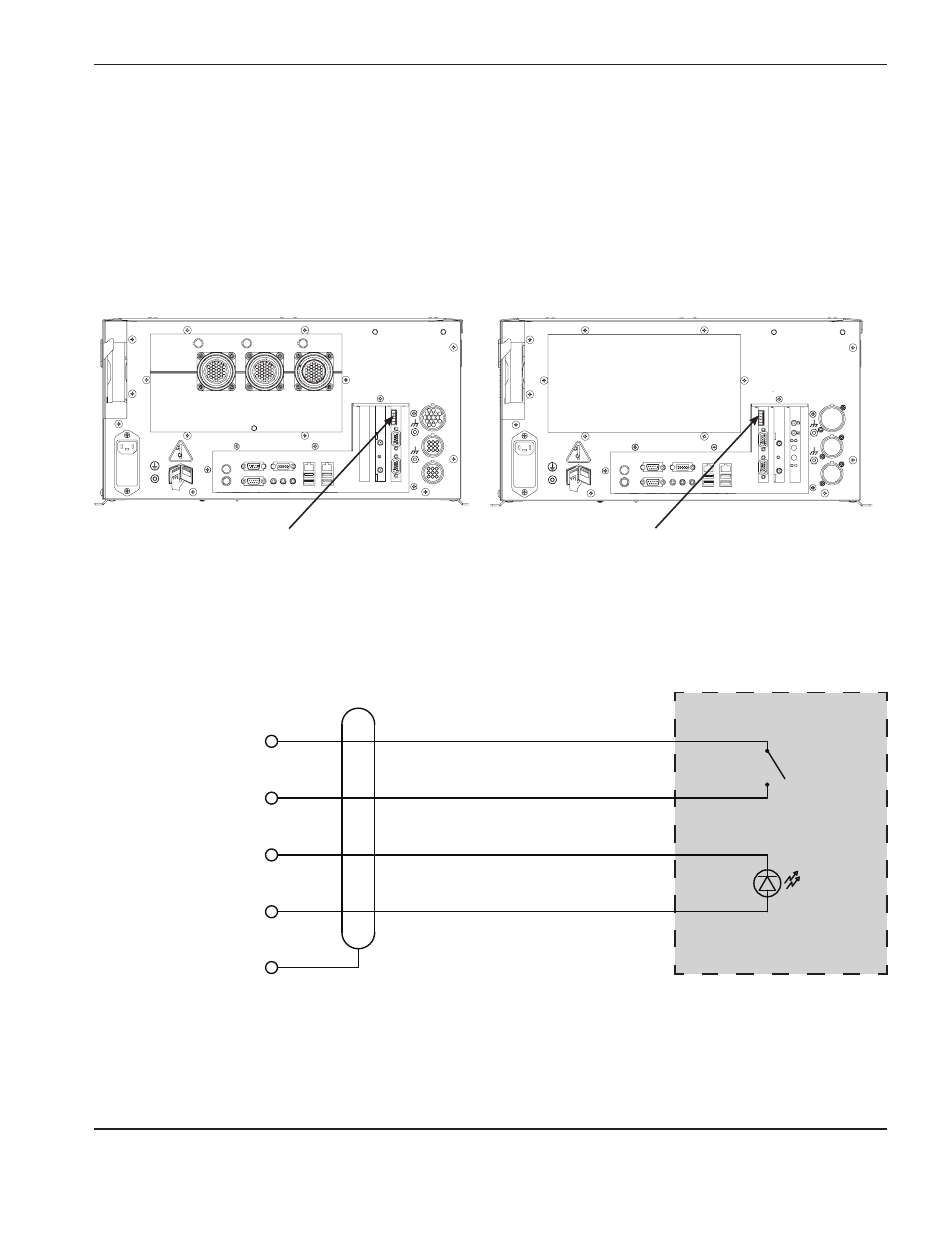

Emplacement du connecteur de marche/arrêt à distance sur la MicroEDGE Pro
Picopath et HyPath
SERCOS II et SERCOS III
Pour la réalisation du câble marche/arrêt à distance, retirer le connecteur du port et fixer les fils achetés, un interrupteur
et une DEL. Utiliser le diagramme du circuit ci-dessous pour plus d’informations.
Diagramme du circuit pour le câble pour marche/arrêt à distance
Marche/Arrêt à distance +
Marche/Arrêt à distance –
Commun
+12 V
Protecteur
Marche/Arrêt
DEL
Câblage, interrupteur et DEL
fournis par le client
1
2
3
4
5
