InstallatIon
2-22 MicroEDGE Pro Manuel d’instructions 807292 Révision 1

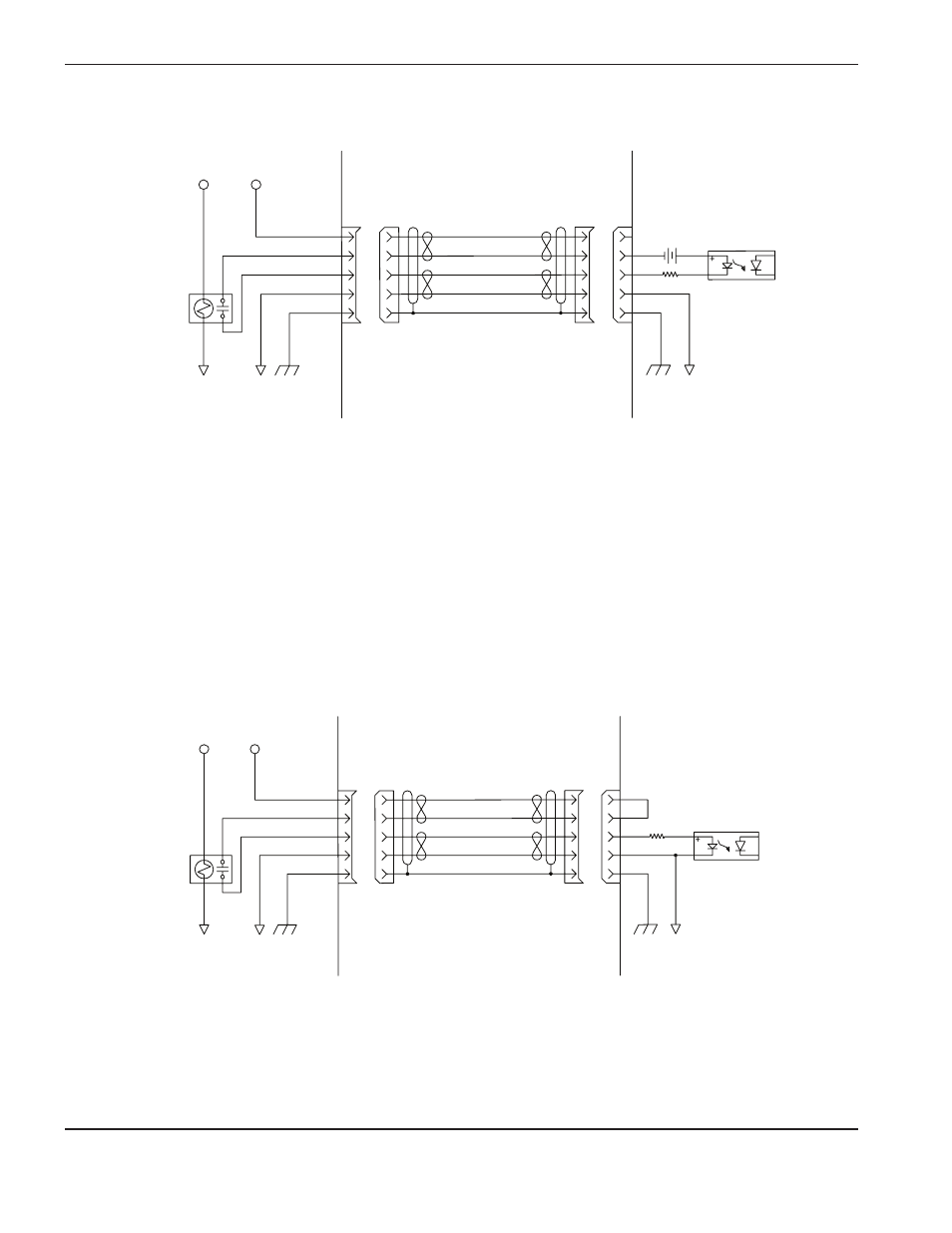

3. Connexion type vers un opto-isolateur. L’entrée est type pour un système THC ou PAC.
+24 V c.c.
37
Câble fourni par le client
Relais optique — fourni par le client
Circuit client MicroEDGE Pro
Relais
003179
Relais optique
V c.c.
+24 V c.c.
Sortie A
Commun
Protecteur
37
Câble fourni par le client
Relais optique – alimenté par la CNC
Circuit client MicroEDGE Pro
Sortie B
Relais
003179 Relais optique
V c.c.
2b.
Sortie A
Commun
Protecteur
Sortie B
