InstallatIon
2-12 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
1
5
10
16
23
29
34
4 9
15
22
28
33
37

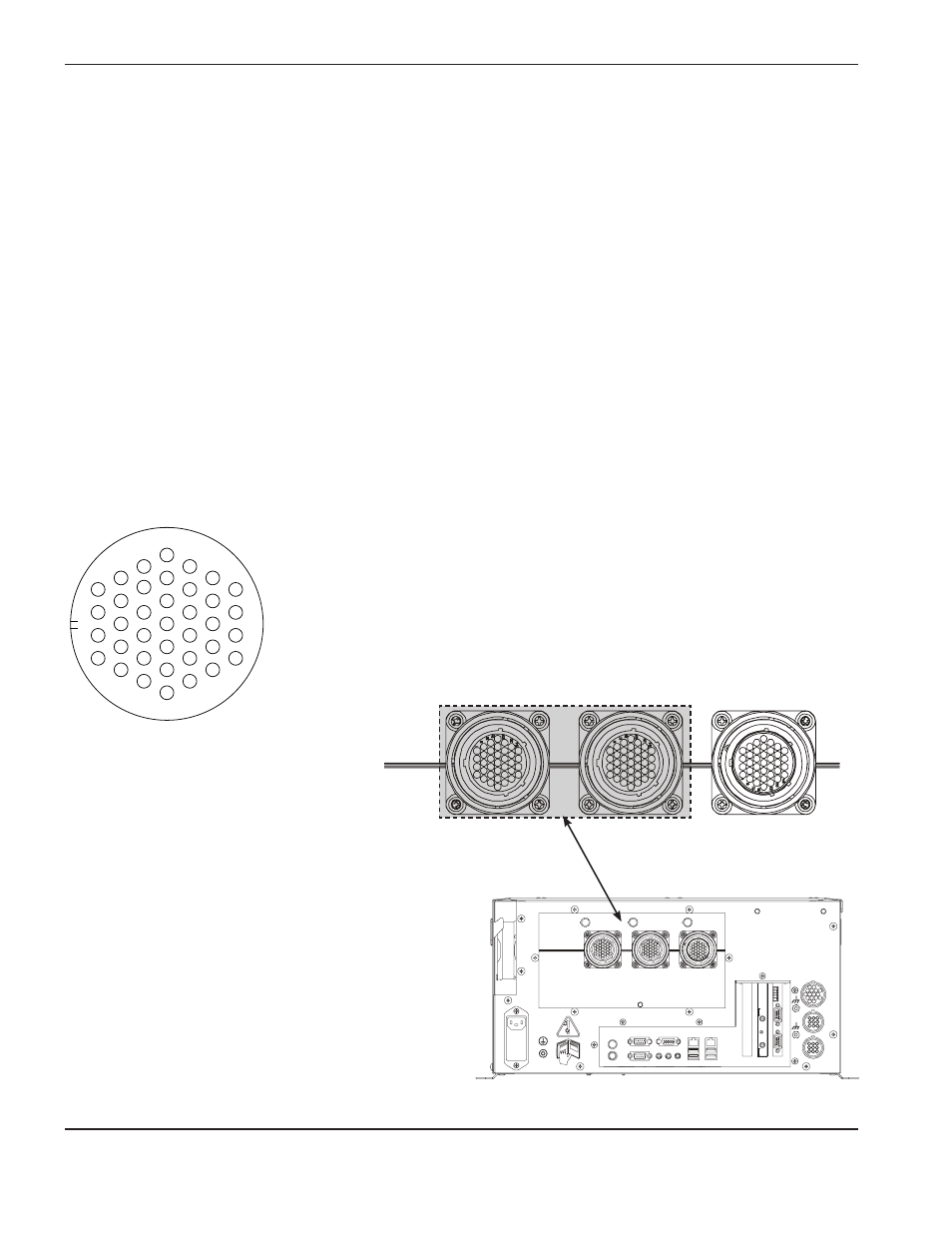

Connecteurs J6 et J7 du
lecteur/encodeur Picopath
Connecteurs lecteur/encodeur Picopath
Les affectations des axes Picopath sont effectuées dans le logiciel Phoenix, depuis l’écran Configuration Machine >
Axes. Pour de plus amples renseignements, consulter le Manuel d’installation et de configuration du logiciel Phoenix.
Utiliser les renseignements suivants pour créer des câbles lecteur/encodeur Picopath.
Le connecteur lecteur/encodeur Picopath correspondant est un connecteur circulaire à 37 contacts :
• Connecteur de câble : AMP 208472-1
• Contacts AMP 66099-3 (16 – 18 ga), AMP 66103-3 (20 – 24 ga)
• Câblage : Belden N° 9504 ou équivalent pour les signaux de l’encodeur
• Câblage : Belden N° 9501 ou équivalent pour les signaux du lecteur
• Kit Hypertherm : 228489
Notes :
• Activer les lecteurs individuels de chaque axe pour un fonctionnement correct.
• Fixer les protections des câbles à la coque métallique du connecteur pour une isolation sonore optimale,
et maintenir les signaux fréquents séparément de la masse.
Connecteurs lecteur/encodeur Picopath
J6
AxES z/W
LECT/ENCoD
J7
AxES x/y
LECT/ENCoD E/S
