EntrEtiEn Et diagnostics
4-50
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1

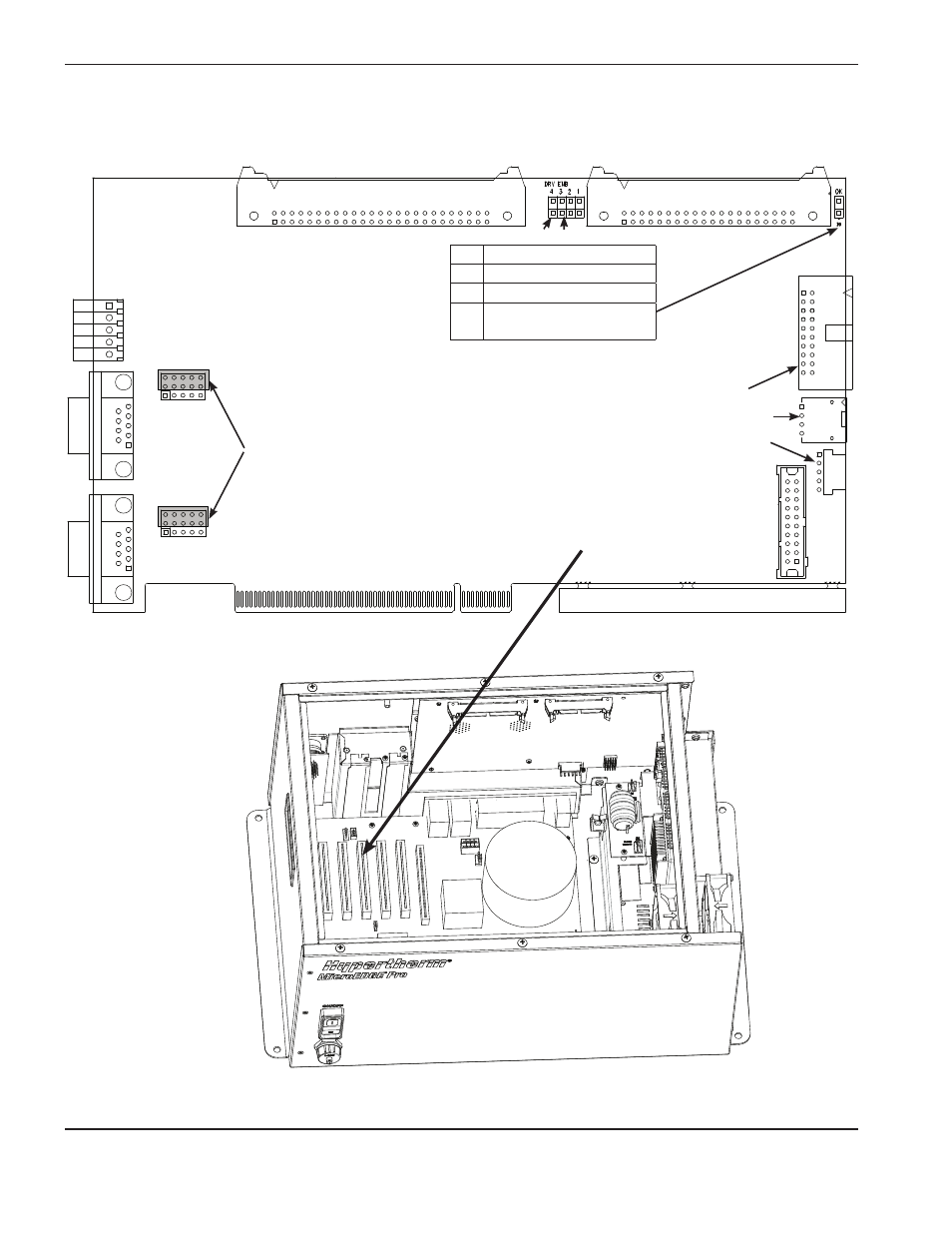

MCC Picopath à 2 axes, carte utilitaire, et circuit imprimé d’isolation série (141256)
2 x 5 cavaliers
2 connecteurs
RS-422
RS-232
RS-232
RS-422
J1 Vers E/S 1 à 24
J2 vers Servo à 2 axes
J4 marche/arrêt à distance
J7 vers interrupteur marche/arrêt interne
J9 vers et depuis le panneau de distribution
d’alimentation et la carte mère
J6
J10
J8 Port A,
COM3
J12 Port B, COM4
DEL
Signal
D3 Axe 2 activé
D4 Axe 1 activé
D7 Surveillance activée
Lumière ALLUMÉE = activé
D3
D4
J3 vers COM3 et COM4 série
Inséré dans la fente PCI 3
