Schema de pieces du kit de ralenti – Echo Bear Cat 75896-00 Manuel d'utilisation
Page 7
Fiche d’instructions
7

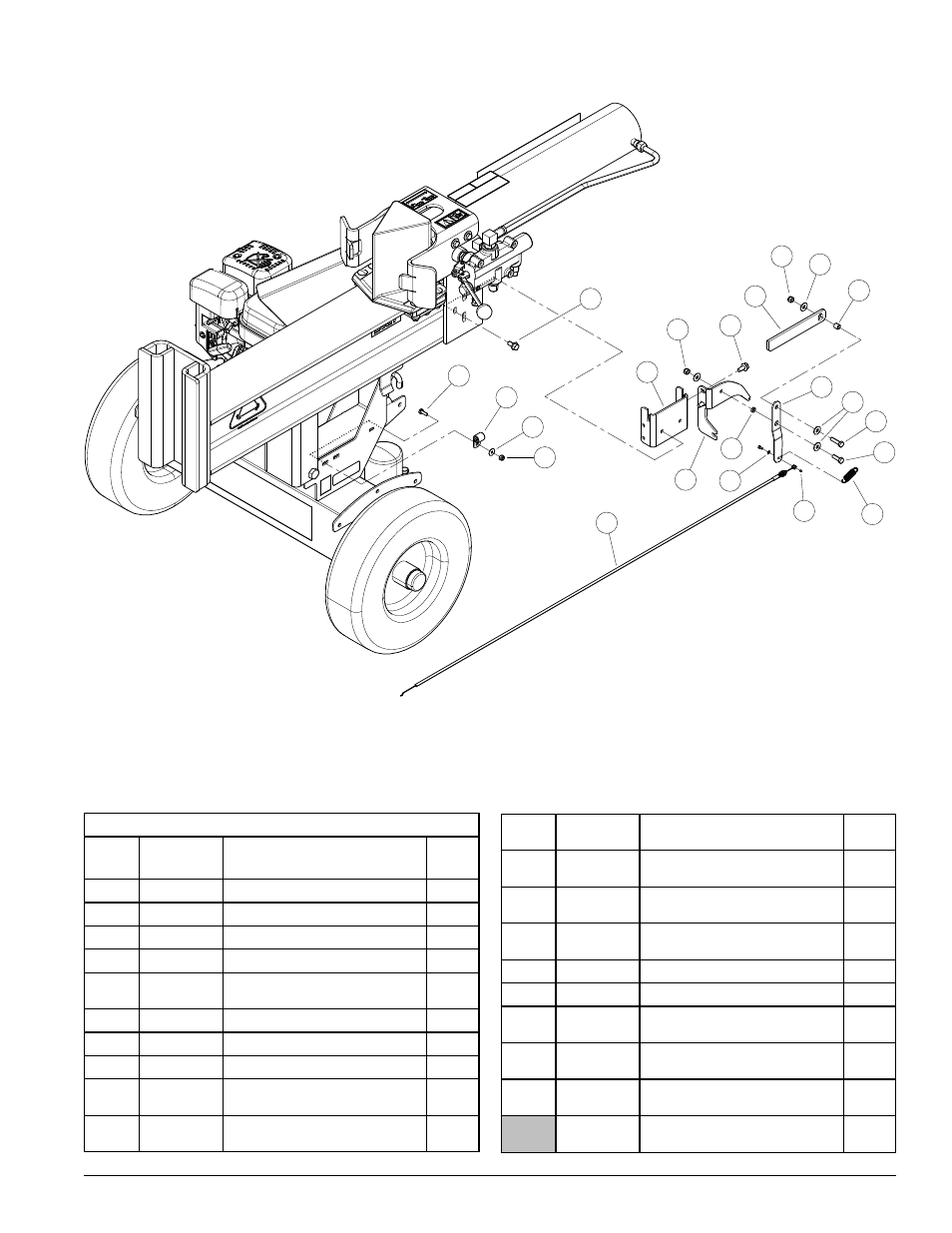

SCHEMA DE PIECES DU KIT DE RALENTI
KIT DE RALENTI (RÉF. 75899-00)
Article
Nº de
référence
Description
Qté
1
14048-00
SERRE-CÂBLE, 9/16 po REVÊTU
1
2
15001
BOULON, HEX 1/4 X 3/4 GR5 ZP
1
3
15030
RONDELLE PLATE 1/4 po ZP
1
4
15209
RONDELLE, nº 8, SAE
1
5
15219
BOULON, HEX 5/16 X 1 GR5 NC
ZP
1
6
15250
RONDELLE PLATE 5/16 po ZP
4
7
15355
ÉCROU, 1/4 po NE NYLOCK ZP
1
8
15356
ÉCROU, 5/16 po NE NYLOCK ZP
2
9
15436
BOULON, HEX 5/16 X 1 1/4 GR5
NC ZP
1
10
15680-00
VIS N° 8-32 X 3/16 KNR TÊTE
RONDE
1
11
36088-00
CÂBLE, COMMANDE DES GAZ,
FENDEUSE
1
12
36096-00
BOULON AUTOTARAUDEUR HEX
3/8 X 3/4 ZP
4
13
36387-00
RESSORT, EXT, DE 1/2 X 2,00 X
0,075
1
14
72985
PIÈCE D’ÉCARTEMENT, 1/2 X
0,135
1
15
75843-12
CORNIÈRE, SUPPORT
1
16
75845-12
MANETTE, GAZ
1
17
75850-12
PLAQUE, COULISSANTE,
RALENTI
1
18
75891-12
PIÈCE D’ÉCARTEMENT, DE 1/2 X
CALIBRE 14 X O,43
1
19
76015-35
GLISSIÈRE, SUPPORT QUICK
SPLIT
1
17320
COURROIE 11 po ATTACHE
NOIRE (NON ILLUSTRÉE)
1
*Le kit de ralenti n° 75899-00 ne convient pas pour les
moteurs Subaru EA190V.
1
2
3
4
5
6
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
