Echo Bear Cat 76371-00 Manuel d'utilisation
Instructions, Avertissement
Fiche d’instructions
Instructions
Réf. 76370-00
Rév. 092209
OBJET :
ROUES DE RECHANGE
POUR ASPIRATEUR À ROUES
(KITS 76371-00 ET 76372-00)
ADAPTABLE SUR :
TOUS LES
ASPIRATEURS À ROUES
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact et assurez-
vous que toutes les pièces en mouvement sont à
l’arrêt complet.
AVERTISSEMENT
REMPLACEMENT DES ROUES ARRIÈRE SUR LE MODÈLE AUTOPROPULSÉ (KIT N° 76371-00)
(LES INSTRUCTIONS CONCERNANT LE MODÈLE À POUSSER SE TROUVENT DE L’AUTRE CÔTÉ)
Commencez par le côté où se trouve le pignon d’entraînement (côté gauche). Pour retirer la roue existante, retirez
1.
l’écrou-capuchon et extrayez la roue de l’arbre de roue.
Installez la roue gauche, la pièce d’écartement et l’écrou-capuchon sur l’arbre de roue gauche. REMARQUE : pour
2.
repérer les roues droite et gauche, référez-vous à la flèche gravée près du centre de la roue. La roue doit être installée
de manière à ce que la flèche indique le sens de rotation de la roue lorsque l’aspirateur est poussé en avant.
Retirez la roue droite et l’écrou-capuchon. Enfilez la roue et la pièce d'écartement neuves sur l'arbre de roue, et
3.
bloquez-les à l'aide de l'écrou-capuchon fourni.

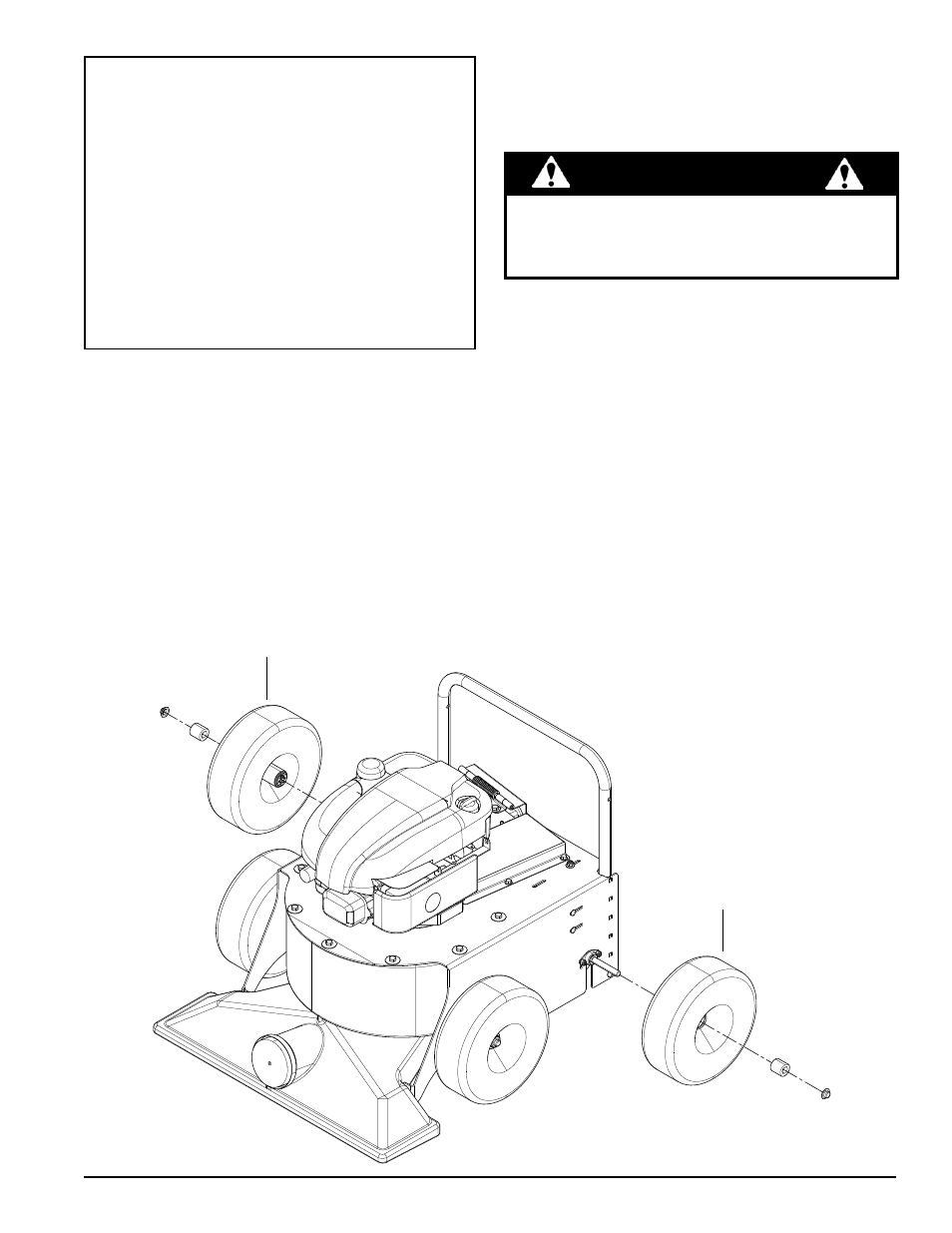

ROUE DROITE,
RÉF. 76368-00
ROUE GAUCHE,
RÉF. 76369-00
