Fiche d’instructions 1
Instructions
Réf. 36323-00
Rév. 120112
OBJET : KITS DE FENTE RAPIDE «
QUICK SPLIT » (RÉF. 75896-00) ET
DE RALENTI (RÉF. 75899-00)
ADAPTABLE SUR : *TOUTES LES
FENDEUSES HYDRAULIQUES
Avant d’inspecter ou d'intervenir sur quelque partie
que ce soit de la machine, coupez le contact, retirez
la clé, débranchez les câbles de la batterie et assurez-
vous de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
Ces instructions décrivent comment installer le kit de ralenti
et le kit « quick split » de fente rapide.
INSTALLATION
REMARQUE
Si le kit de ralenti est installé sur le modèle LS21160, il
vous faudra d'abord installer une nouvelle commande.
Adressez-vous à votre concessionnaire Honda le plus
proche pour commander la pièce nº 16500-ZL8-800.
1. Du côté droit de la fendeuse, installez l’ensemble de
support glissière et cornière dans la glissière à l’aide de
deux boulons auto-taraudeurs hexagonaux de 3/8 x 3/4
po. IMPORTANT : Si votre fendeuse ne dispose pas de
trous de boulons hexagonaux prépercés, consultez les
instructions de perçage à l’Annexe 1, page 8.

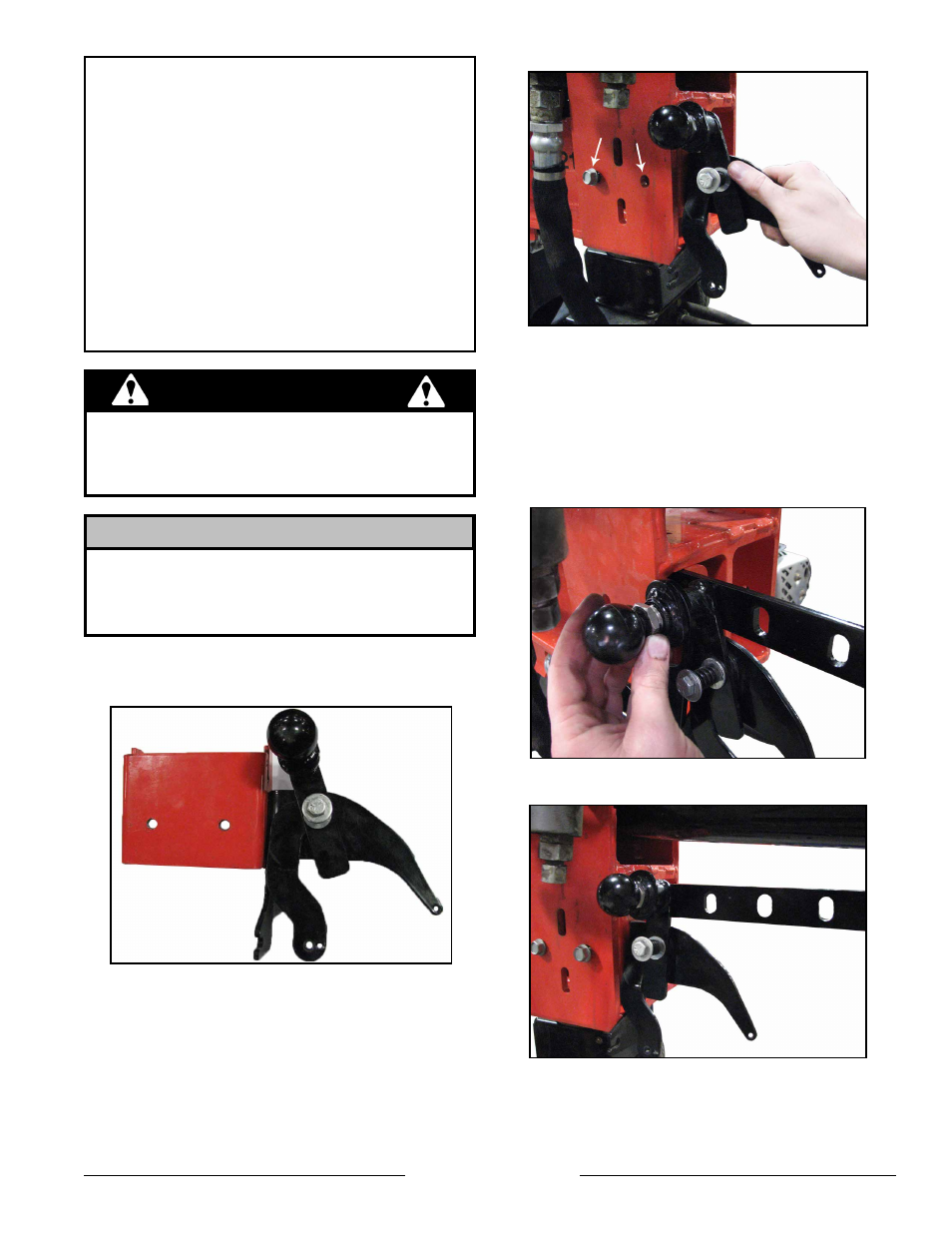

Figure 1. Ensemble de support glissière et cornière
Figure 2. Ensemble de support glissière et cornière
Figure 3. Tirer la molette pour installer la plaque coulissante
Figure 4. Plaque coulissante installée
2. Ne serrez pas les boulons à fond pour le moment.
Laissez assez de mouvement pour permettre de terminer
l’assemblage.
3. Tirez la molette de l’ensemble de support glissière
et cornière pour installer la plaque coulissante dans le
support de la glissière comme illustré sur les figures 3
et 4.
*Le kit de ralenti n° 75899-00 n’est pas conçu pour être utilisé sur les modèles de fendeuse LS21 et LS21E. *Voir les détails
à la page 4.
