Instruction Sheet
Instructions
OBJET : Kit de remorquage pour deux
roues, réf. 77000-00
MODÈLES : toutes les déchiqueteuses/
broyeuses de 3 po, sauf 70580 et sc3270t
modèles
avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de cette machine, coupez le contact, débranchez
les fils de la bougie, et assurez-vous de l’arrêt complet de
toutes les pièces mobiles.
Le kit de remorquage ajoute deux roues et une barre de remorquage
sur la déchiqueteuse/broyeuse standard de 3 po, de sorte qu’elle
peut être remorquée par un tracteur de jardin ou un VTT.
pN 77001-00
rev. 080112
WARNING
avant de couper la soudés ou enlevant le boulon sur pied
de support, assurez-vous que la machine est maintenu et
fixé à empêcher la machine de chute ou de basculement
qui pourrait entraîner des blessures
ATTENTION
1
2
3
4
5

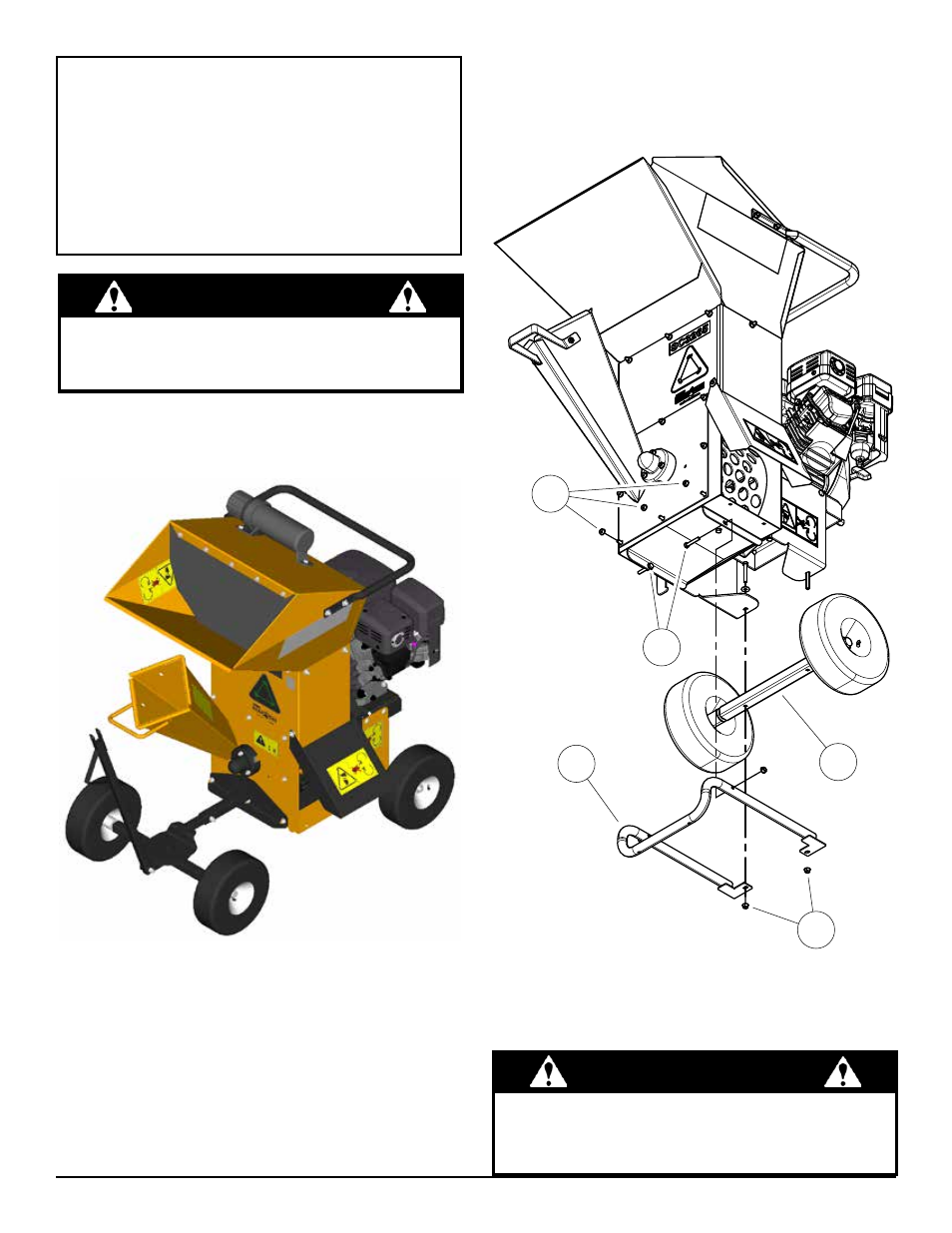

INSTALLATION SUR LES MODÈLES SÉRIE
c03478 AND ET cI-DESSUS (fIGURE 1)
1. OUR DE 3 pOUcES DÉchIqUETEUSES/BROyEUSES
SN c03478 ET cI-DESSUS , retirer la patte métallique
(1) en enlevant d'abord les deux 5/16 x 1-3/4 pouces
boulons (2), rondelles et écrous les plus proches de
la goulotte de déchiqueteuse sur le support de jambe.
Figure 1. L'élimination de la jambe, Déchiqueteuse/Broyeuse
C03478 et ci-dessus
2. Retirez les deux écrous de la bride 16.5 pouces (3) et
retirer la jambe d'appui. Reattch essieu (4) et les roues
à l'aide des écrous de la bride retirés
3. Enlever les trois écrous de 5/16 po (5).
