Echo Bear Cat 73607-00 Manuel d'utilisation
Instructions, Avertissement, Objet : kit de roulettes pour aspirateur à roues
Manual P/N 73644-00 (REVISED)
Rev. 121510
OBJET : KIT DE ROULETTES POUR
ASPIRATEUR À ROUES
(PN #’s
73607-00 & 76967-00)
MODÈLES : TOUS LES
ASPIRATEURS À ROUES
Instructions
Installation du kit de roulette N° 73607-
00 sur les modèles portant les numéros
de série A01322 et antérieurs :
Retirez la goupille fendue, l’écrou pous-
1.
soir ou le boulon retenant les roues
avant pour les démonter.
Retirez les anciennes roues et leurs
2.
composants.
Faites glisser les roulettes sur chaque
3.
essieu.
Fixez les roues (sur le modèle A01322
4.
et antérieur) à l’aide des goupilles fen-
dues fournies avec les roulettes.

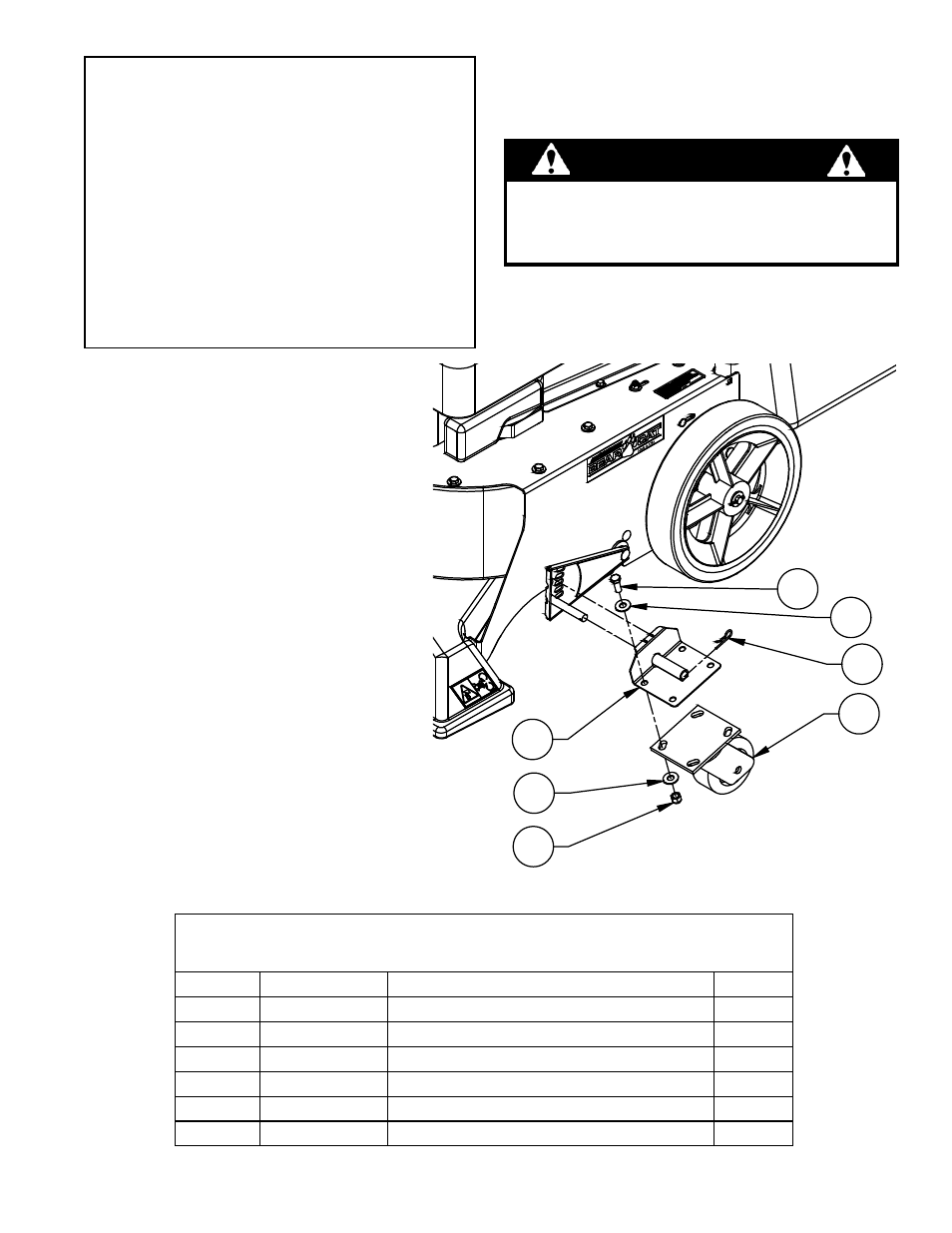

1
3
5
3
6
4
2
Pour éviter des dommages corporels ou matériels : Arrêtez
le moteur, débranchez le fil de la bougie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles avant tout
entretien, réglage ou réparation.
AVERTISSEMENT
RÉF. 73607-00- KIT DE ROULETTES POUR ASPIRATEUR À ROUES
ARTICLE
Nº DE RÉFÉRENCE
DESCRIPTION
QTÉ
1
13872-00
ROULETTE, 4 X 2
2
2
15006
BOULON 3/8 X 1 CAT 5 HEX ZP
8
3
15031
RONDELLE, 3/8 PO PLATE ZP
16
4
15368
BAGUE DE RETENUE ZP Nº 203
2
5
15388
ÉCROU, 3/8 PO INSERT NYL, NE, ZP
8
6
73671-35
PIÈCE SOUDÉE, MONTURE DE ROULETTE
2
