Fiche d’instructions
Instructions
Réf. 77188-00
Rév. 120112
OBJET : FENDEUSE DE BÛCHES
KIT DE SUPPORT N° 77189-00
ADAPTABLE SUR : LS21, LS22 et
LS27
INSTALLATION :
Consultez la liste des pièces au verso.

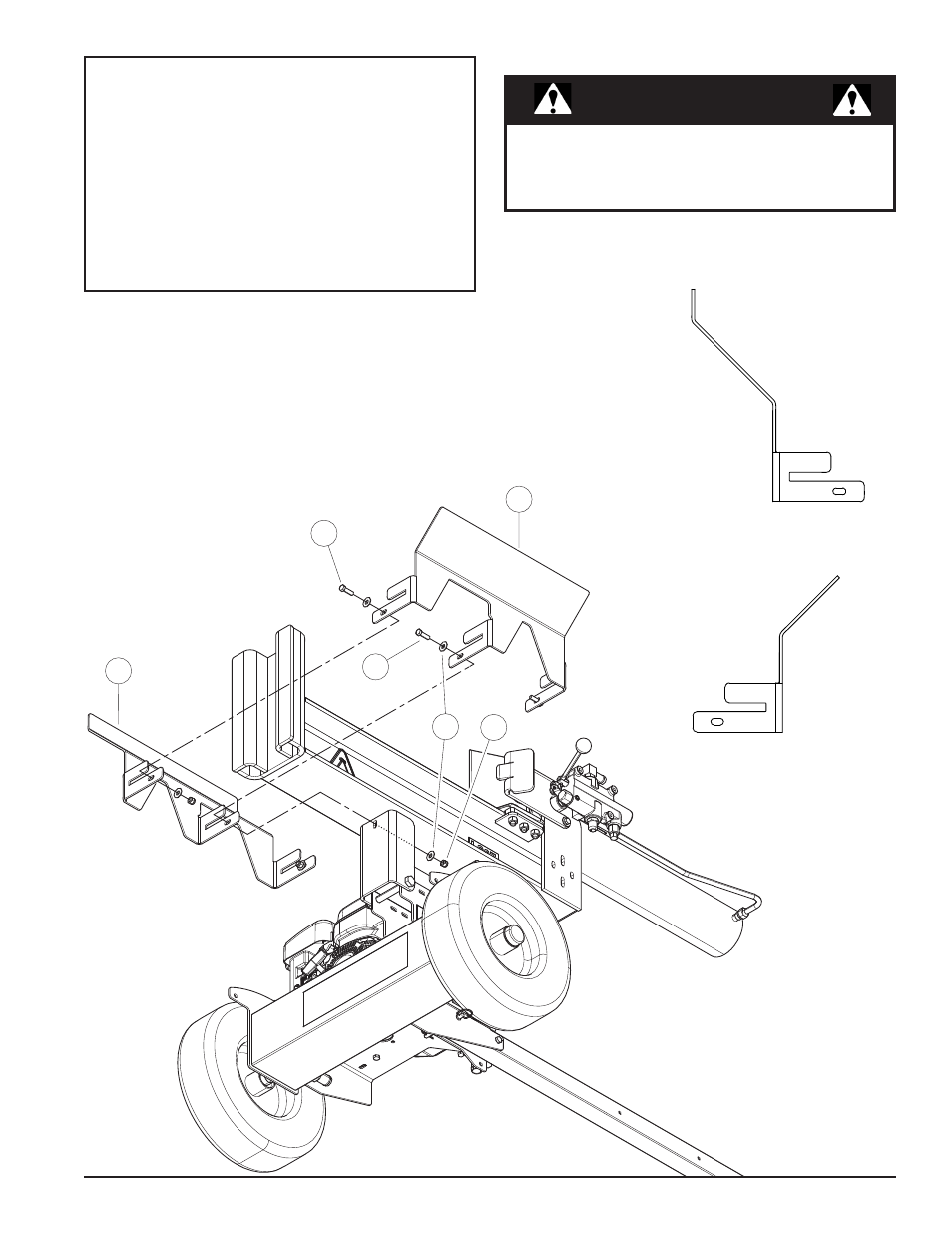

1. Faites glisser le support 77187-12 en place sur la poutre en utilisant les fentes
des brides de montage du support.
2. Faites glisser le support 77214-12 en place sur la poutre en utilisant les fentes
des brides de montage du support.
3. Fixez les supports sur le châssis de la machine et l’un sur l’autre aux emplacements
des brides de montage à l’aide des boulons de 3/8 po, des rondelles et des
écrous fournis, puis serrez fermement.
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
Article 4; support 77187-12
installé sur le côté moteur
de la machine
Article 5; support 77214-12
installé sur le côté opérateur
de la machine
2
4
5
2
1 3
