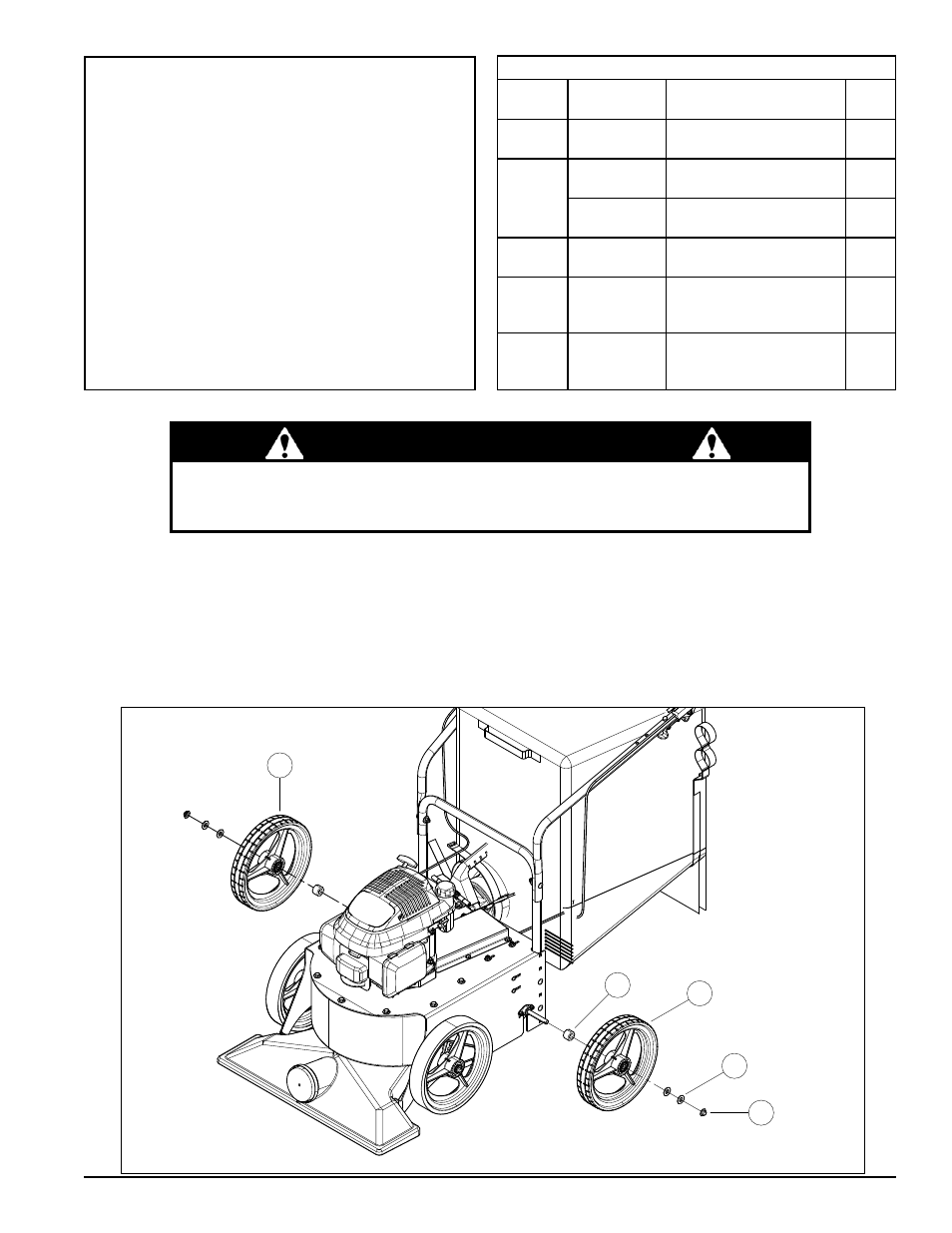

Echo Bear Cat 76690-00 Manuel d'utilisation
Instructions, Avertissement
Instruction Sheet
Instructions
PN 76720-00
Rev. 081011
SUBJECT: KIT N° 76690-00 DE
ROUES D’ASPIRATEUR AUTO-
PROPULSÉS
FITS MODELS: TOUS LES
ASPIRATEURS AUTO-PROPULSÉS
À ROUES
1
2
3
4
5
R
L
KIT, VACUUM WHEELS SELF PROPELLED (76690-00)
ARTICLE
Nº DE
RÉFÉRENCE
DESCRIPTION
QTE
1
15097
RONDELLE 1/2 PO SAE
PLATE ZP (56 PC/LB
4
2
15399
ÉCROU, CAPUCHON 1/2
PO
2
15375
GOUPILLE1/8 X 1,00 ZP,
FENDUE
2
3
73249
PIÈCE D’ÉCARTEMENT,
D.E. 0,75 X D.I.0,5 X 0,37
2
4
76691-00
ENSEMBLE ROUES,
MODÈLE BEARVAC,
GAUCHE
1
5
76692-00
ENSEMBLE ROUES,
MODÈLE BEARVAC,
DROITE
1
Avant d’inspecter ou d'intervenir sur quelque partie que ce soit de la machine, coupez
le contact, retirez la clé, débranchez les câbles de la batterie et assurez-vous de l’arrêt
complet de toutes les pièces mobiles.
AVERTISSEMENT
INSTRUCTIONS
Retirez les roues existantes.
1.
Installez les roues neuves avec les pièces d’écartement comme illustré ci-dessous. Vous aurez besoin de pièces
2.
d’écartement uniquement si vous changez l’ancien modèle de roue pour un modèle plus récent.
Ajoutez des rondelles jusqu’à ce que l’écrou capuchon ou la goupille fendue s’adapte parfaitement.
3.
Fixez la roue à l’aide d’un écrou capuchon ou d’une goupille fendue.
4.
