FONCTIONNEMENT
QUICK SPLIT
1. Réglez la plaque coulissante et sortez la rotule pour établir
la position à laquelle l’enclume reviendra.
2. Mettez la manette en position « fente de bûches »
3. Une fois la bûche fendue, repoussez la manette et
relâchez. L'enclume retournera au point prédéfini puis
s’arrêtera. Le moteur se mettra alors automatiquement
au ralenti.
RALENTI
1. Mettez la manette en position « fente de bûches »
2. Une fois la bûche fendue, repoussez la manette et
relâchez. L'enclume retournera à sa position d’origine puis
s’arrêtera. Le moteur se mettra alors automatiquement
au ralenti.

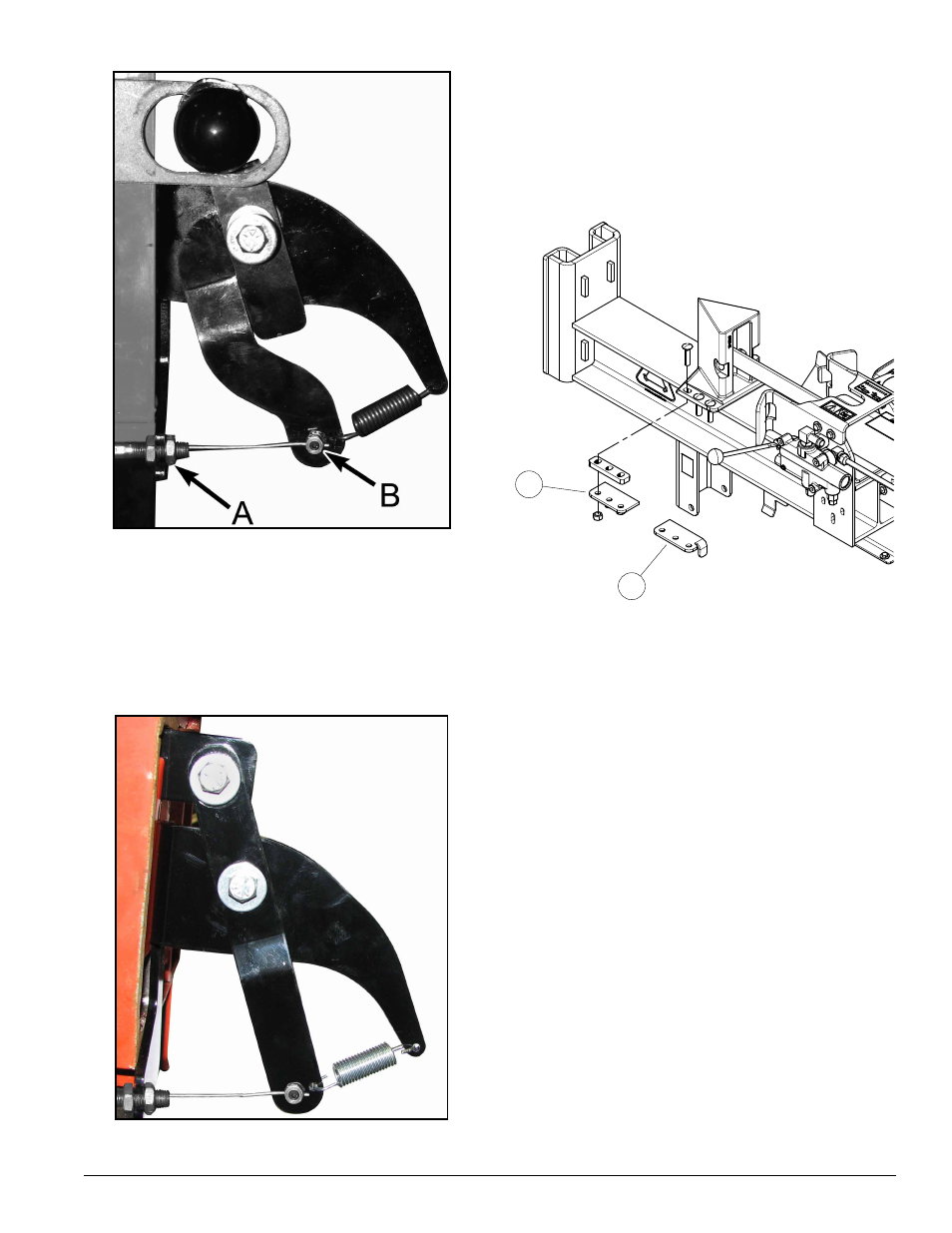

Figure 19. Fente rapide (Quick Split)
Figure 20. Ralenti
Figure 21. Installation de la nouvelle plaque
de coin inférieure en fonte (B)
22. Accrochez le ressort entre la partie inférieure de la
manette et la cornière de montage. Un réglage du kit «
Quick Split » peut être nécessaire pour obtenir le ralenti
et le plein régime. Effectuez les réglages aux points (A) et
(B) pour obtenir les régimes souhaités. Assurez-vous que
la vis au point (B) n’est pas serrée au point d’empêcher
l’arrêt de câble de pivoter.
23. Retirez la plaque de coin inférieure existante (A)
comme illustré à la figure 21. Pour ce faire, retirez les
écrous et rondelles de 1/2 des trois boulons de 1/2 x 1 3/4
po la fixant au coin.
24. Installez la nouvelle plaque de coin inférieure (B)
fournie avec le kit « Quick Split » en remettant les boulons
et la visserie retirés à l’étape 23, puis serrez fermement.
