Echo Bear Cat 76689-00 Manuel d'utilisation
Instructions, Avertissement
Fiche d’instructions
Instructions
Réf. 76693-00
Rév. 042310
OBJET : KIT N° 76689-00 DE ROUES
D’ASPIRATEUR À POUSSER
ADAPTABLE SUR : TOUS LES
ASPIRATEURS À ROUES
Avant d’inspecter ou d'intervenir sur quelque partie
que ce soit de la machine, coupez le contact, retirez
la clé, débranchez les câbles de la batterie et assurez-
vous de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
INSTRUcTIONS
Retirez les roues existantes.
1.

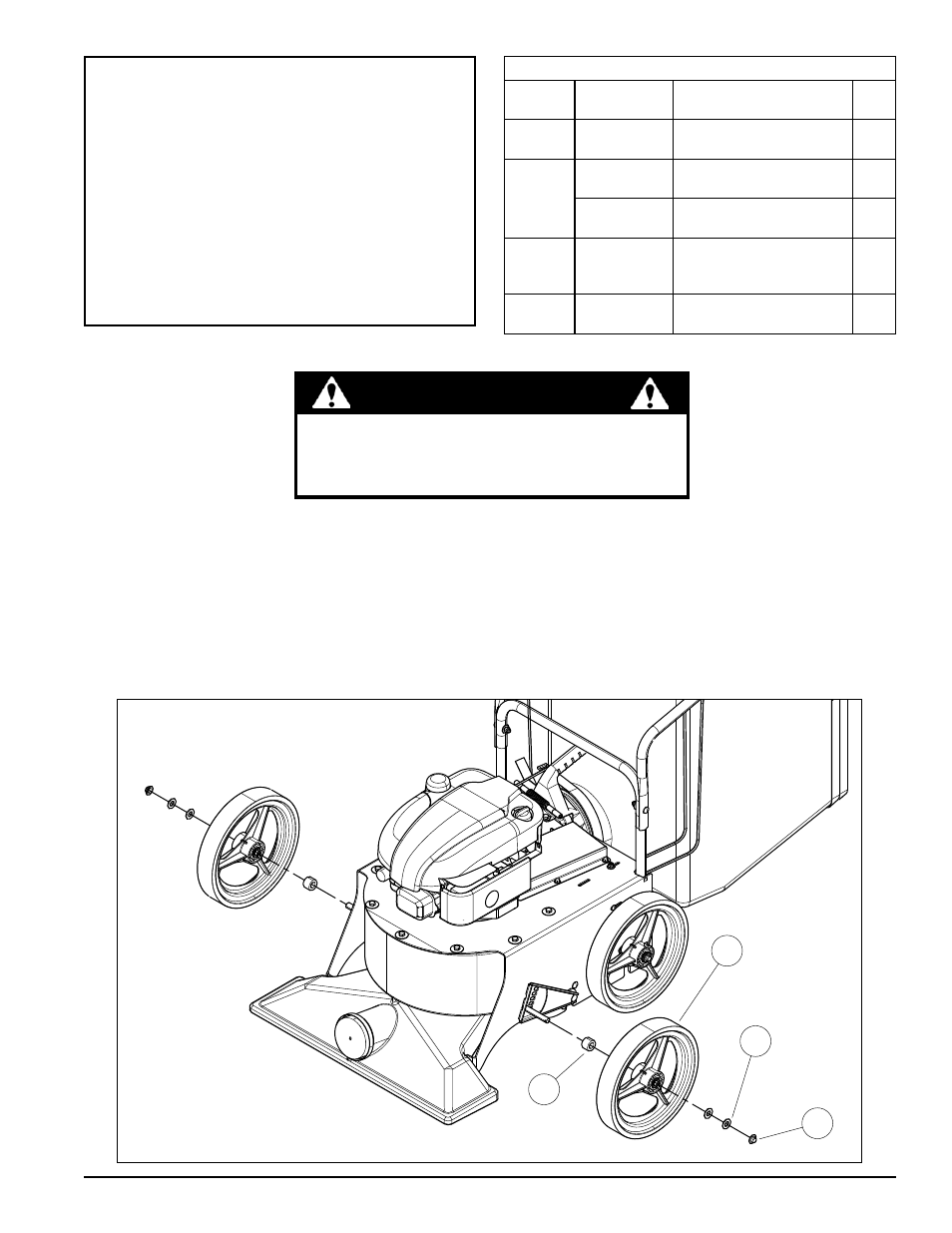

Installez les roues neuves avec les pièces d’écartement comme illustré ci-dessous. Vous aurez besoin de pièces
2.
d’écartement uniquement si vous changez l’ancien modèle de roue pour un modèle plus récent.
Ajoutez des rondelles jusqu’à ce que l’écrou capuchon ou la goupille fendue s’adapte parfaitement.
3.
Fixez la roue à l’aide d’un écrou capuchon ou d’une goupille fendue.
4.
VAcUUM WHEELS PUSH KIT (PN 76689-00)
ARTIcLE
Nº DE
RÉFÉRENcE
DEScRIPTION
QTE
1
15097
RONDELLE 1/2 PO SAE
PLATE ZP (56 PC/LB
4
2
15375
GOUPILLE1/8 X 1,00 ZP,
FENDUE
2
15399
ÉCROU, CAPUCHON 1/2
PO
2
3
31337-00
ENSEMBLE ROUES,
MODÈLE BEARVAC À
POUSSER
2
4
73249
PIÈCE D’ÉCARTEMENT,
D.E. 0,75 X D.I.0,5 X 0,37
2
2
1
3
4
