Fiche d’instructions
6
KIT « QUICK SPLIT » (RÉF. 75896-00)
Article
Nº de
référence
Description
Qté
1
12177
RESSORT, COMPRESSION,
RENFORCÉ
1
2
14048-00
SERRE-CÂBLE, 9/16 po REVÊTU
1*
3
15001
BOULON, HEX 1/4 X 3/4 GR5 ZP
2
4
15030
RONDELLE PLATE 1/4 po ZP
1
5
15140
BOULON, HEX 5/16 X 2 GR5 ZP
1
6
15209
RONDELLE, nº 8, SAE
1*
7
15219
BOULON, HEX 5/16 X 1 GR5 NC
ZP
1
8
15250
RONDELLE PLATE 5/16 po ZP
5
9
15355
ÉCROU, 1/4 po NE NYLOCK ZP
2
10
15356
ÉCROU, 5/16 po NE NYLOCK ZP
2
11
15680-00
VIS N° 8-32 X 3/16 KNR TÊTE
RONDE
1*
12
36088-00
CÂBLE, COMMANDE DES GAZ,
FENDEUSE
1*
13
36096-00
BOULON AUTOTARAUDEUR HEX
3/8 X 3/4 ZP
4
14
36387-00
RESSORT, EXT, DE 1/2 X 2,00 X
0,075
1
15
75815-12
TÔLE, PARTIE INF. DE LA
MANETTE
1
16
75843-12
CORNIÈRE, SUPPORT
1
17
75844-12
PIÈCE SOUDÉE, MANETTE
1
18
75849-12
PLAQUE, COULISSANTE, QUICK
SPLIT
1
19
75851-12
PIÈCE D’ÉCARTEMENT, DE 1/2 X
CALIBRE 14 X O,36
1
20
75890-12
CORNIÈRE, COULISSANTE
1
21
75891-12
PIÈCE D’ÉCARTEMENT, DE 1/2 X
CALIBRE 14 X O,43
1
22
75925-12
GLISSIÈRE, MANETTE
1
23
76015-35
GLISSIÈRE, SUPPORT QUICK
SPLIT
1
24
77218-12
PLAQUE, INFÉRIEURE, COIN EN
FONTE
1
17320
COURROIE 11 po ATTACHE
NOIRE (NON ILLUSTRÉE)
1*

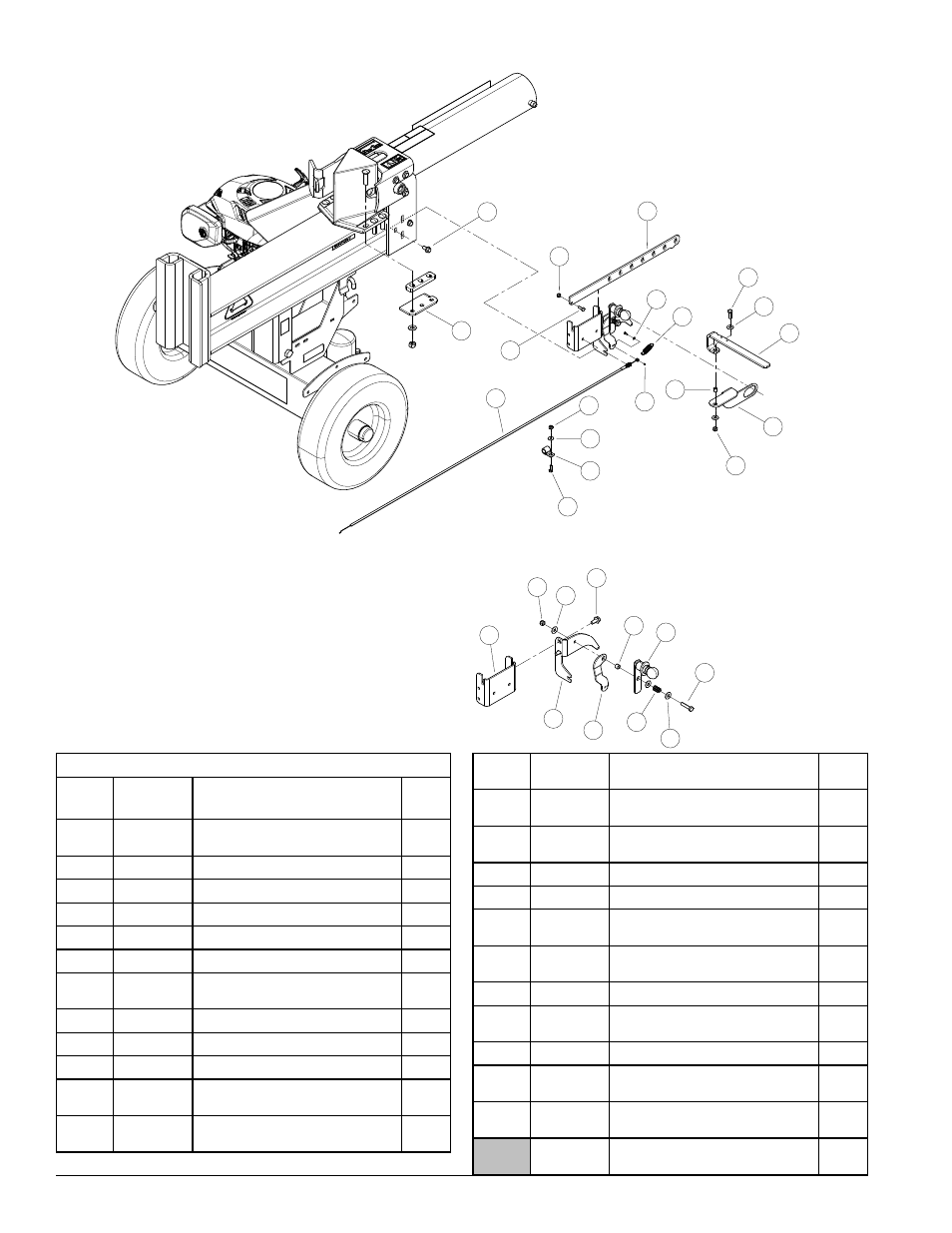

SCHEMA DES PIECES DU KIT « QUICK SPLIT »
*Les articles 2, 6, 11 et 12 ne sont pas utilisés sur les
modèles de fendeuse de bûches dotés de moteurs Subaru
EA190V.
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
13
10 8
8
3
