Fiche d’instructions
2
4. Gardez la molette sortie et poussez la plaque
coulissante dans l'ensemble de support glissière et
cornière.

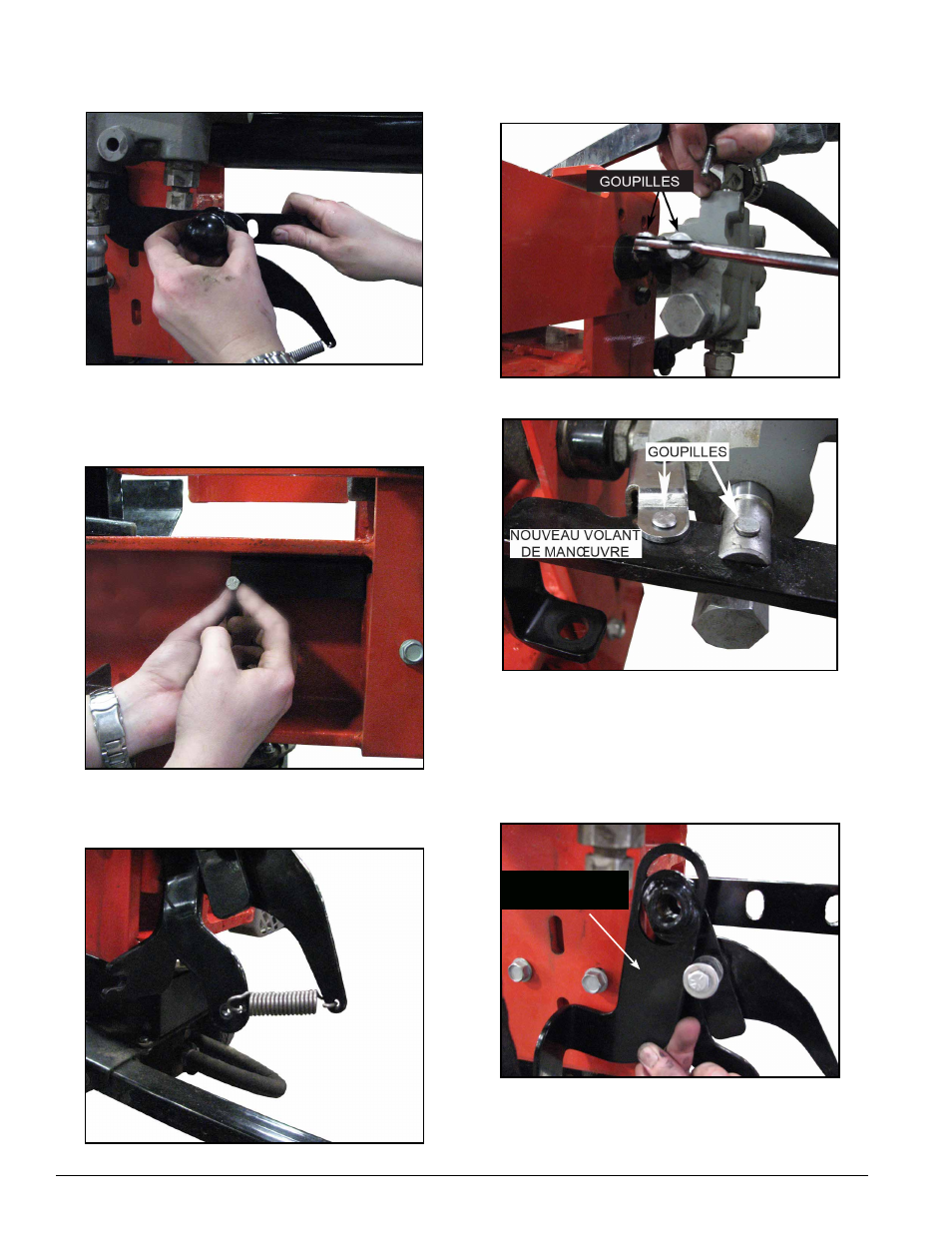

Figure 6. Emplacement du boulon de la plaque coulissante
Figure 7. Ressort correctement installé
Figure 8. Goupilles à retirer sur le volant de manœuvre existant
Figure 9. Goupilles à installer sur le nouveau volant de manœuvre
Figure 10. Installation de la cornière coulissante, molette retirée
Figure 5. Pousser la plaque coulissante dans le support de glissière
5. Installez un boulon hexagonal de 1/4 x 3/4 po et
un écrou Nylock dans le trou à l’extrémité de la plaque
coulissante, comme illustré à la figure 6.
6. Installez le ressort sur l’ensemble de cornière. Voir la
figure 7.
7. Pour retirer le volant de manœuvre existant, retirez
les deux goupilles et goupilles fendues qui le fixent à la
vanne hydraulique
8. Remplacez-le par le nouveau volant de manœuvre
provenant du kit et remettez en place les goupilles et
goupilles fendues d’origine pour le fixer.
9. Retirez la molette du support de cornière pour
permettre l’installation de la cornière coulissante.
10. Remettez en place la molette du levier une fois la
cornière coulissante correctement installée.
CORNIÈRE
COULISSANTE
