Fiche d’instructions
4

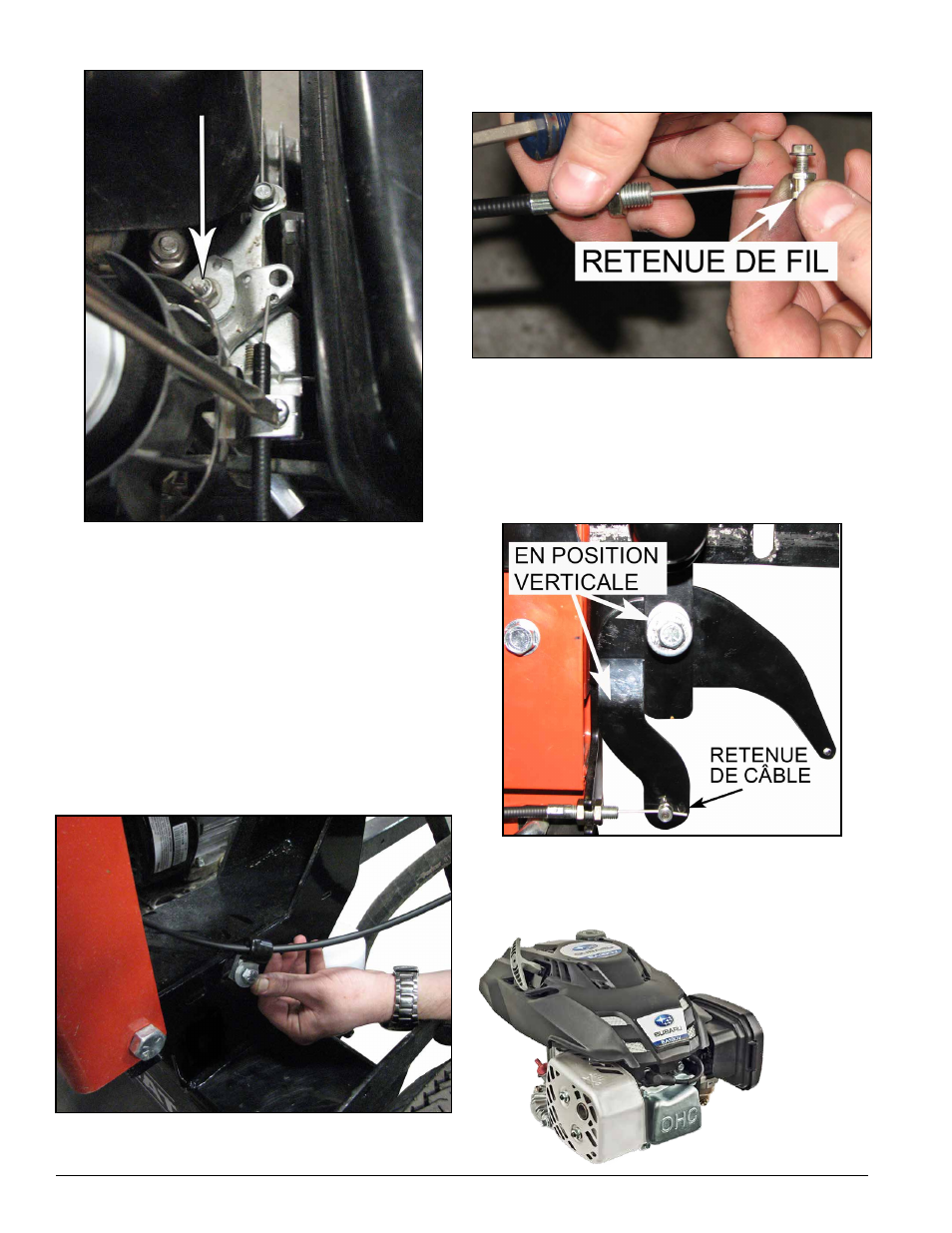

Figure 15. Écrou à friction du bras de la commande des gaz
Figure 16. Serre-câble revêtu pour l’acheminement du câble de
la commande des gaz
Figure 17. Serre-câble revêtu pour l’acheminement du câble de
la commande des gaz
Figure 18. Emplacement de montage et position de la retenue de câble
17. Desserrez l’écrou à friction (figure 15) de la manette
des gaz de manière à ce que celle-ci puisse bouger
librement, avec très peu de résistance. Si cette opération
n’est pas effectuée, le câble de la commande des gaz ne
pourra pas déplacer correctement ou complètement la
manette des gaz.
18. Assurez-vous que la commande des gaz est en
position de ralenti.
19. Acheminez le câble de la commande des gaz à travers
le serre-câble revêtu de 9/16 po et installez celui-ci dans
la partie inférieure du châssis à l’aide d’un boulon de 1/4 x
3/4 po, d’une rondelle et d’un écrou.
20. Retirez l’arrêt de câble du câble de la commande des
gaz en desserrant le boulon.
21. Fixez l’arrêt de câble sur la tôle à la partie inférieure
de la manette à l’aide de la vis fournie avec le câble de la
commande des gaz, d’une rondelle nº 8 et d‘une vis de
3/16 po. Serrez à l’aide d’une clé hexagonale (la partie
inférieure de la manette doit être en position verticale)
* Quick Split et diminuer
la bande passante kits ne
sont pas compatibles avec
Subaru EA190V Engine
