Fiche d’instructions
Instructions
Réf. 77642-00
Rév. 021813
OBJET : RENFORTS DE VÉRIN, RÉF.
N°77640-00 et 77641-00
ADAPTABLES SUR : LS21 (77640-00)
et LS27 (77641-00), n° de série
C01077 – C09999
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous de
l’arrêt complet de toutes les pièces mobiles.
Si un kit de coupe rapide a déjà été installé, il faudra le retirer
de la plaque montée sur le support et le monter directement
sur la nouvelle plaque de renfort de vérin au niveau des
trous illustrés à la figure 2.
AVERTISSEMENT
REMARQUE
Ce kit est utilisé pour installer un renfort de vérin sur une
fendeuse de bûches. Il est conseillé d’utiliser le renfort de
vérin dans les endroits où la fendeuse de bûches sera utilisée
lors d’une location ou lorsqu’elle est remorquée sur un terrain
accidenté. Le renfort stabilise le vérin durant le remorquage et
peut contribuer à en prolonger la vie utile.

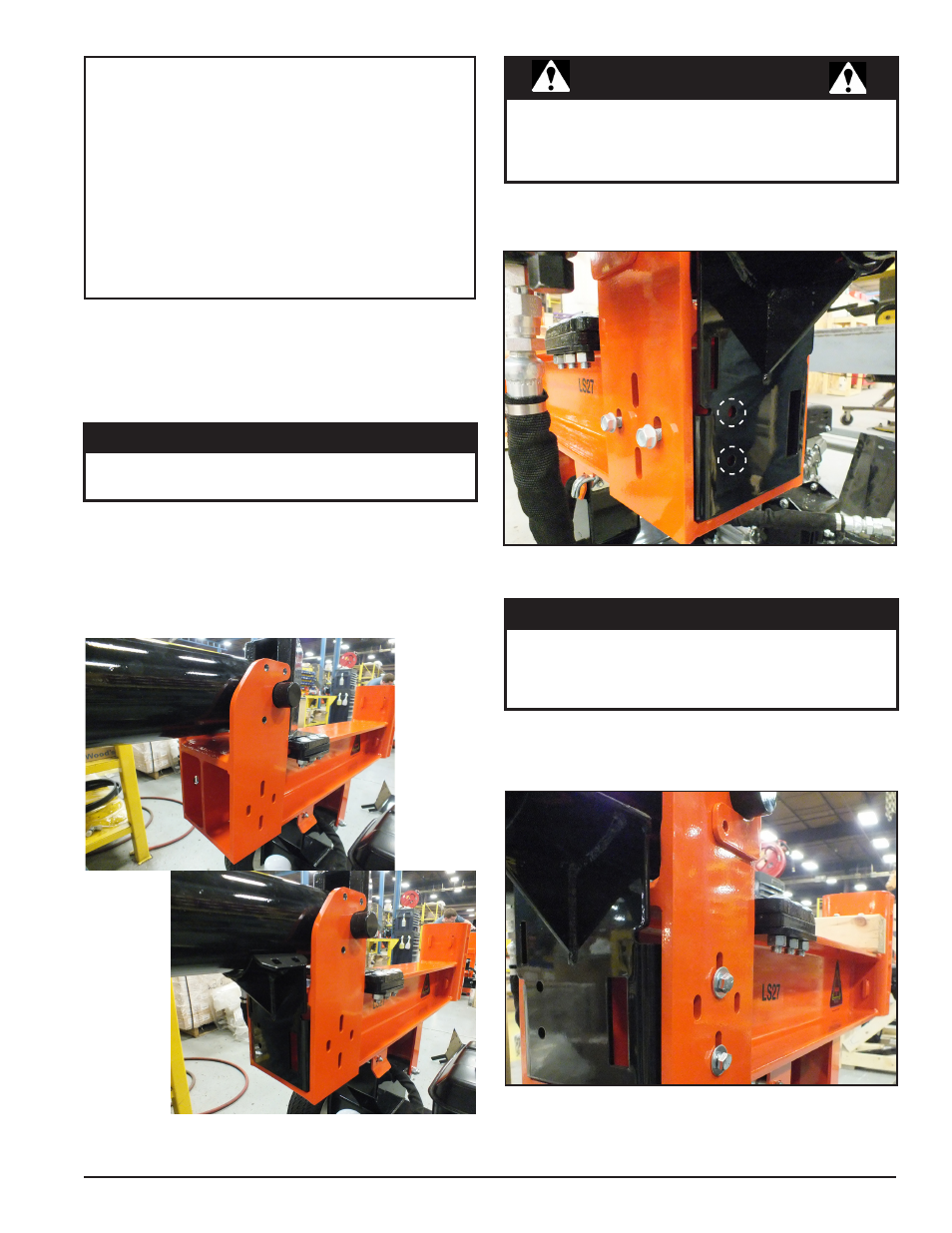

Figure 1, Plaque de renfort de vérin en place sur la
fendeuse de bûches
Figure 2, Deux vis autotaraudeuses de 3/8 po du côté
opérateur
Figure 3, Deux boulons de 3/8 x 1 1/2 po, quatre rondelles et
deux écrous Nylock du côté moteur.
INSTALLATION :
Consultez la liste des pièces au verso.
1. Insérez la nouvelle plaque de support pour la mettre en place
à l’extrémité de l’axe sous le vérin comme illustré à la figure 1.
2. Fixez du côté opérateur à l’aide de deux vis autotaraudeuses
de 3/8 po.
3. Fixez du côté moteur à l’aide de deux boulons de 3/8 x
1 1/2 po, de quatre rondelles et de deux écrous Nylock.
IMPORTANT
Les vitesses de remorquage ne doivent PAS dépasser
73 km/h (45 mph).
