Fiche d’instructions
Instructions
OBJET : KIT DE GARDE-BOUE ET
FEUX ARRIÈRE N° 77510-00
ADAPTABLE SUR: LS21 & LS27
Avant d’inspecter ou d'intervenir sur quelque partie
que ce soit de la machine, coupez le contact, retirez
la clé, débranchez les câbles de la batterie et assurez-
vous de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT

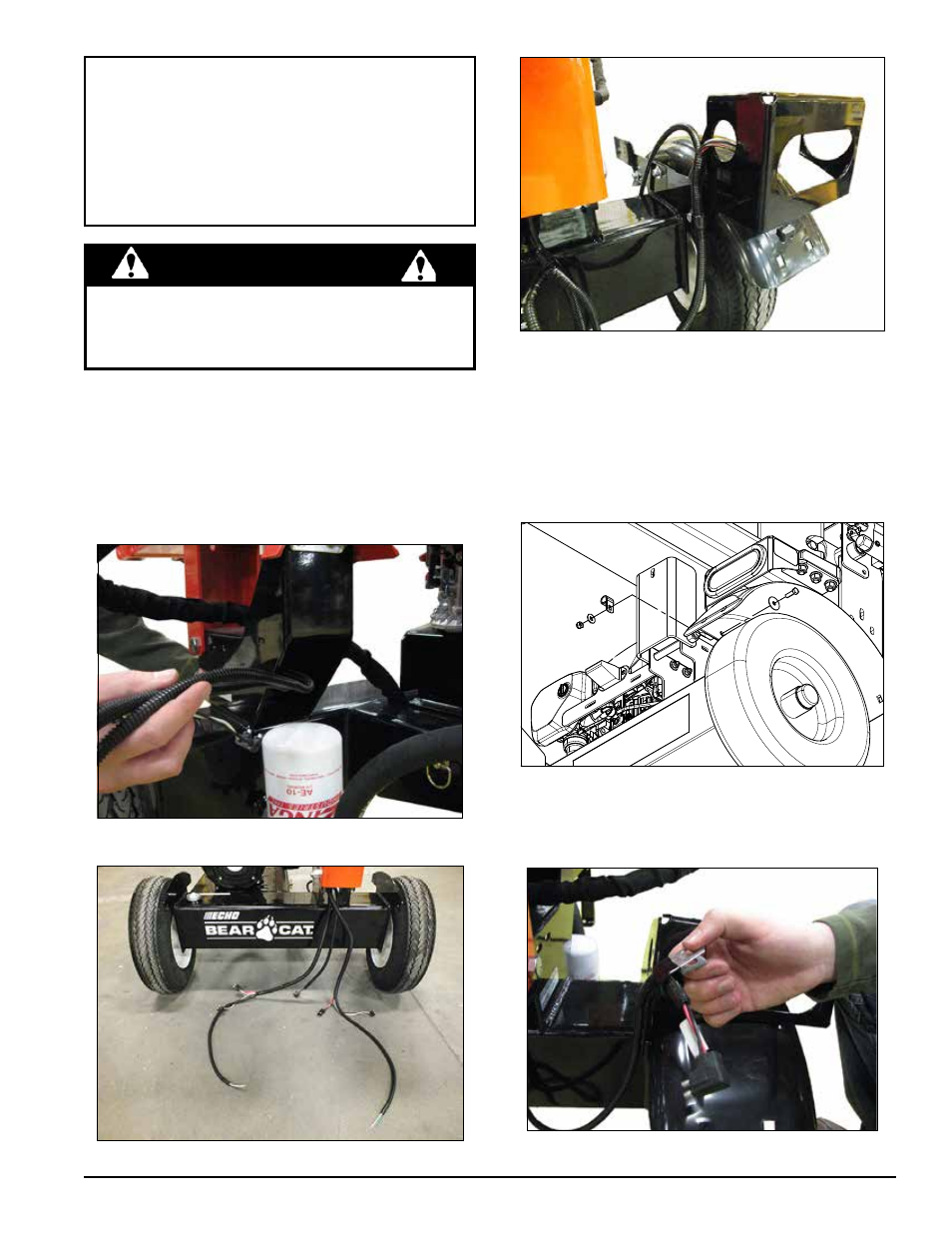

Figure 1
Figure 2
Figure 4
Figure 5
Figure 3
PN 77199-00
Rev. 040113
INSTALLATION DES GARDE-BOUE ET DES FEUX
1. Acheminez l’extrémité connecteur des feux arrière du
faisceau de fils vers l’arrière de la machine en le faisant
passer dans le châssis à l’emplacement indiqué sur la
figure 1.
2. Fixez les garde-boue sur la machine à l’aide de trois
boulons hexagonaux de 5/16 x 1 po, de trois rondelles
de 5/16 po à l’intérieur des garde-boue, de trois rondelles
plates de 5/16 po et d’écrous Nylock à l’extérieur des
garde-boue. Voir les détails sur la figure 4. Il sera
également nécessaire de monter des serre-câbles
revêtus aux emplacements des trous arrière de chaque
garde-boue afin de pouvoir acheminer le faisceau de fils.
3. Il est important d’acheminer le faisceau à travers les
serre-câbles avant de les fixer à leur place au niveau
des trous arrière.
NE JAMAIS dépasser 45 mph en remorquant
cette fendeuse à bois.
