Instruction Sheet
Instructions
PN 77511-00
Rev. 031315

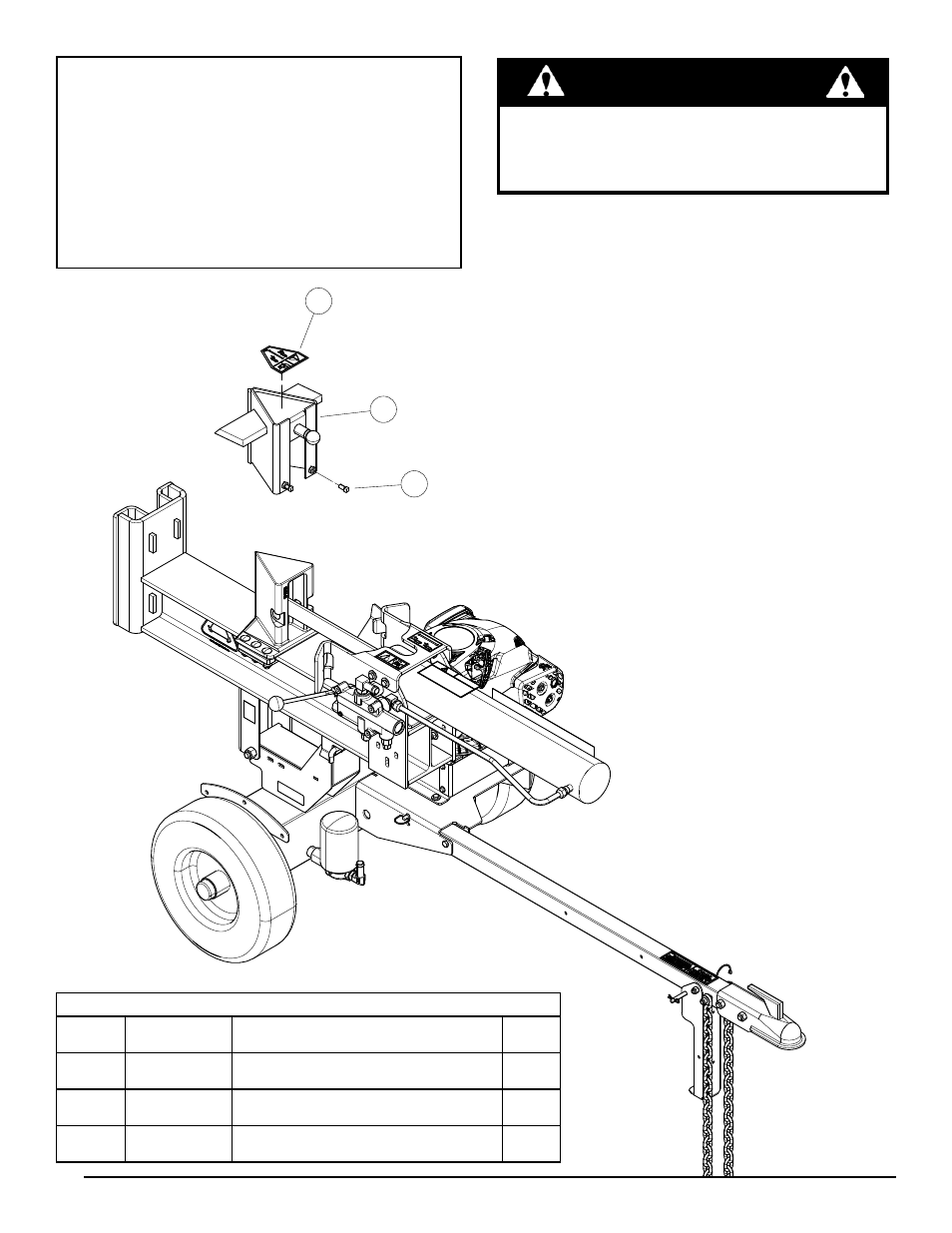

OBJET : KIT DE COIN EN CROIX RÉF
77514-00
ADAPTABLE SUR : LES MODÈLES
LS21, LS22 et LS27
NUMÉROS DE SÉRIE : C01077 - F01052
1
2
3
KIT DE COIN EN CROIX RÉF 77514-00
ARTICLE
Nº DE
RÉFÉRENCE
DESCRIPTION
QTÉ
1
15256
VIS DE PRESSION, 3/8 x 3/4 PO TÊTE CAR-
RÉE ZP
2
2
77345-00
ENSEMBLE, COIN EN CROIX, PIÈCE DE
RECHANGE (COMPREND L’ARTICLE 3)
1
3
36472-00
ÉTIQUETTE AUTOCOLLANTE, COIN, MISE
EN GARDE
1
INSTALLATION DU COIN EN CROIX
1. Poussez le coin en croix par-dessus le coin existant.
2. Tirez sur le bouton noir de la goupille et faites glisser le
coin en croix aussi loin que possible pour verrouiller la
goupille lorsque vous la relâcherez.
3. Bloquez au moyen de deux vis à tête carrée de 3/8 x
3/4 po.
Fonctionnement
Le coin en croix fend les bûches en quatre. Avant de
procéder, veillez à déterminer où les quatre morceaux de
la bûche fendue retomberont. Les deux morceaux du des-
sus risquent d’être projetés légèrement en hauteur avant
de retomber.
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
