Fiche d’instructions
3

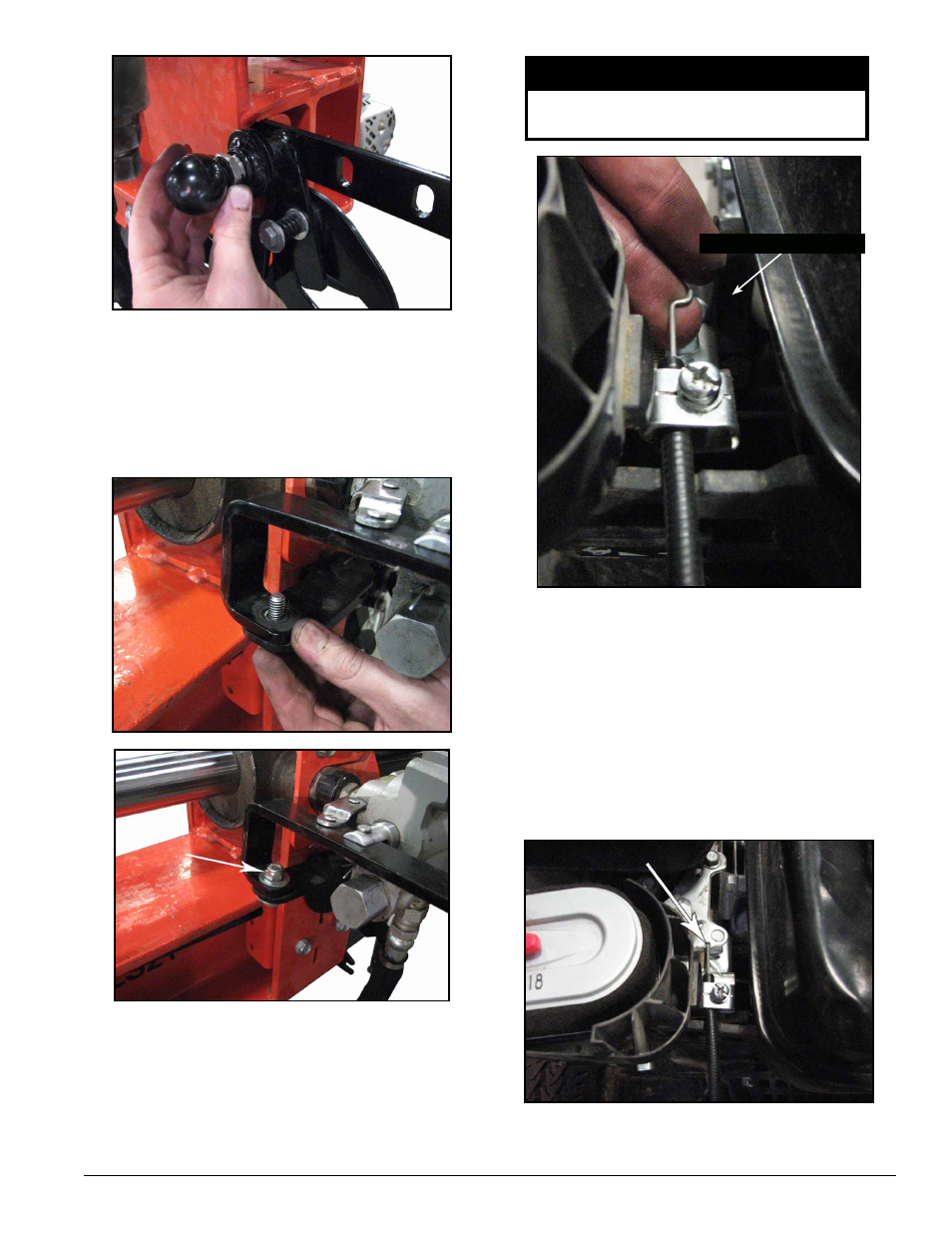

Figure 11. Remise en place de la molette du levier
Figures 12 & 12a. Connexion de la cornière coulissante et du nouveau
volant de manœuvre
Figure 13. Câble de la commande des gaz installé dans le serre-câble
Figure 14. Extrémité en “Z” du câble insérée dans le bras de la
commande des gaz
Les étapes 13 à 22 incluse ne s’appliquent pas
aux modèles de fendeuse LS21 et LS21E.
REMARQUE
11. Faites pivoter vers le haut l’extrémité de la cornière
nouvellement installée et alignez-la sur l’extrémité du
nouveau volant de manœuvre. Fixez-les à l’aide d’un
boulon hexagonal de 5/16 x 1 po, de deux rondelles et
d'un écrou Nylock. Serrez l’écrou et le boulon de manière
à qu’il permette toujours la manœuvre du volant et de la
cornière coulissante.
12. À ce stade, vérifiez que toutes les pièces de l’ensemble
sont alignées et fonctionnent correctement, puis serrez à
fond les boulons autotaraudeurs hexagonaux de 3/8 x 3/4
po installés à l’étape 1.
13. Retirez le dessus du filtre à air pour faciliter l’accès afin
de fixer l’extrémité du câble de la commande des gaz
14. Desserrez le serre-câble situé près de la manette de
commande des gaz. Passez l’extrémité du câble de la
commande des gaz à travers le serre-câble.
15. Veillez à découvrir plusieurs millimètres d’isolation
de câble et serrez la vis afin qu’elle soit bien ajustée. Ne
serrez pas à fond.
16. Insérez l’extrémité en Z du câble de la commande des
gaz dans le trou de petit diamètre de la manette des gaz
comme illustré à la figure 14.
SERRE-CÂBLE
