iTNC 530 HEIDENHAIN 93
3.1 Pr
incipes de base

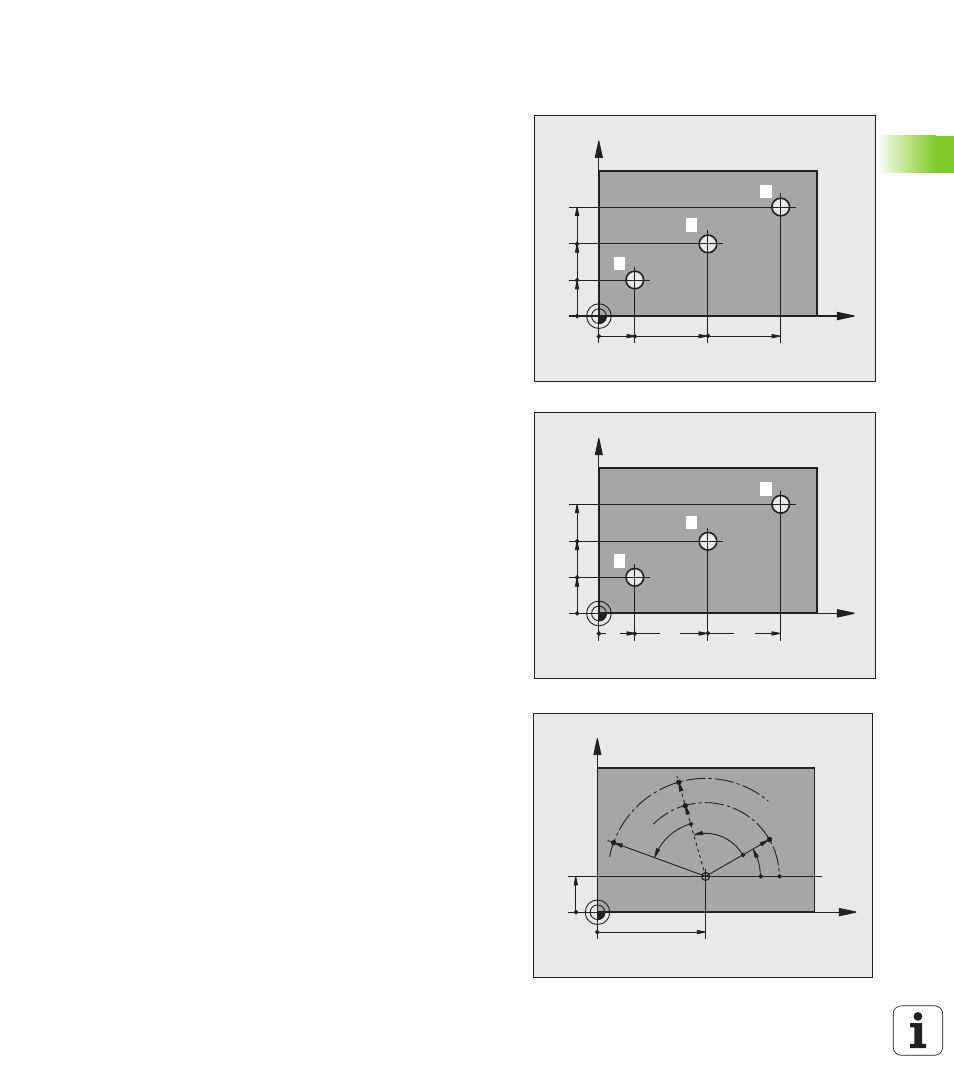

Positions absolues et positions incrémentales
sur une pièce
Positions absolues sur une pièce
Quand les coordonnées d’une position se réfèrent au point zéro
(origine), celles-ci sont appelées coordonnées absolues. Chaque
position sur une pièce est définie clairement par ses coordonnées
absolues.
Exemple 1 : trous en coordonnées absolues :
Positions incrémentales sur la pièce
Les coordonnées incrémentales se réfèrent à la dernière position
programmée servant de point zéro (fictif) relatif. Lors de l’élaboration
du programme, les coordonnées incrémentales indiquent ainsi le
déplacement à effectuer entre la dernière position nominale et la
suivante. Cette cotation est également appelée cotation en chaîne.
Une cote incrémentale est signalée par un „I“ devant l’axe.
Exemple 2 : trous en coordonnées incrémentales
Coordonnées absolues du trou 4
X = 10 mm
Y = 10 mm
Coordonnées polaires absolues et incrémentales
Les coordonnées absolues se réfèrent toujours au pôle et à l'axe de
référence angulaire.
Les coordonnées incrémentales se réfèrent toujours à la dernière
position d’outil programmée.
X
Y
2
1
3
10 30 50
10
20
30
Trou 1 Trou 2 Trou 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
X
Y
20
10
10
20 10
10
5
4
6
Trou 5 se référant à 4 Trou 6 se référant à 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
