11.3 Contrôle des matériels de
serrage (option logiciel DCM)
Principes de base

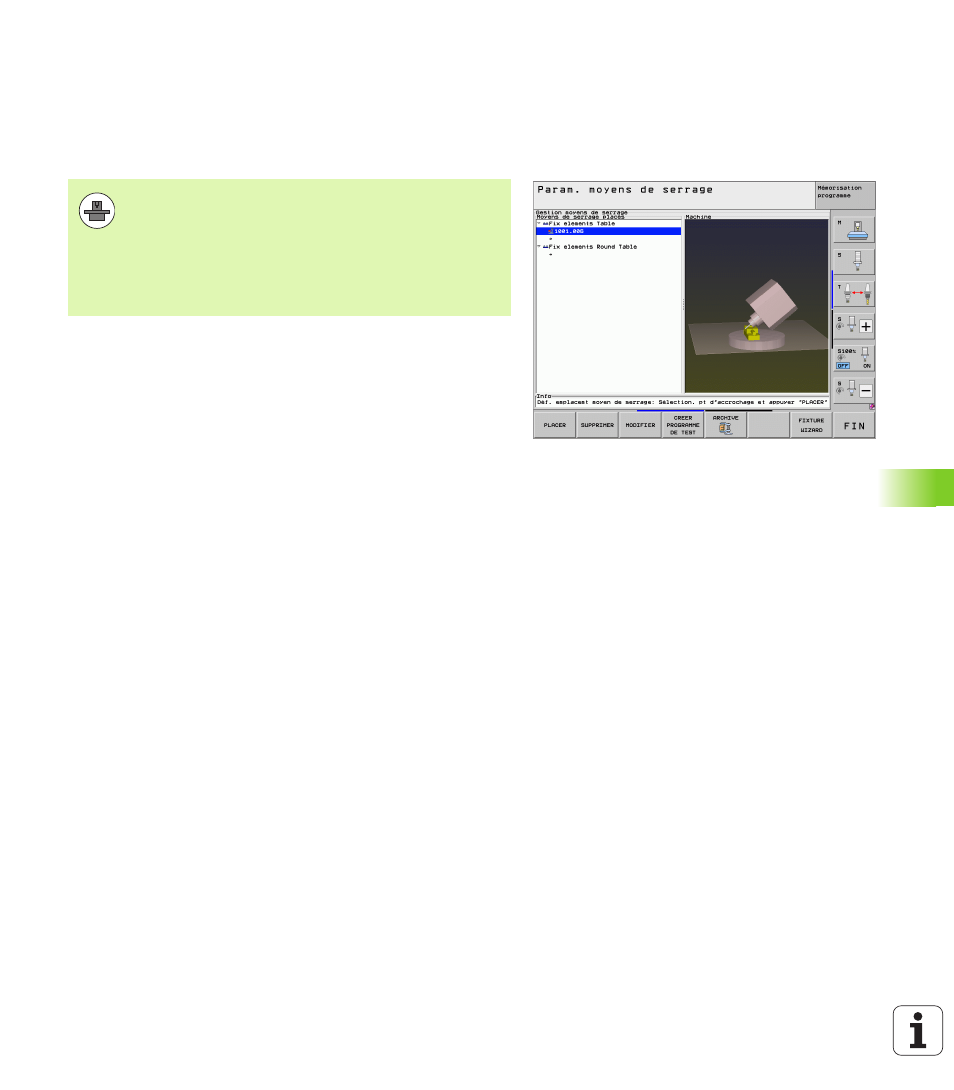

Grâce au gestionnaire de matériels de serrage en mode Manuel, vous
pouvez placer des matériels de serrage simples dans la zone
d'usinage de la machine de manière à réaliser un contrôle anti-collision
entre l'outil et le matériel de serrage.
Pour pouvoir placer des matériels de serrage, plusieurs étapes sont
nécessaires:
„ Créer des modèles de matériels de serrage
Sur son site, HEIDENHAIN présente dans une bibliothèque
appropriée des modèles de matériels de serrage (étaux ou mandrins
à mâchoires) (voir „Modèles de matériels de serrage” à la page 386)
créés avec un logiciel pour PC (KinematicsDesign). Le constructeur
de votre machine peut aussi créer d'autres modèles de matériels de
serrage et les mettre à votre disposition. Les fichiers des modèles
de matériels de serrage ont l'extension cft
„ Paramétrer les matériels de serrage: FixtureWizard
Avec le FixtureWizard (fixture = fixation), vous définissez les
dimensions exactes du matériel de serrage en paramétrant le
modèle. Le FixtureWizard est un outil pour PC également disponible
dans le gestionnaire de matériels de serrage de la TNC. Il permet de
créer un matériel de serrage à positionner et doté de dimensions
définies concrètement (voir „Paramétrer les matériels de serrage:
FixtureWizard” à la page 386). Les fichiers des matériels de serrage
à positionner ont l'extension cfx
„ Placer les matériels de serrage sur la machine
Au moyen d'un menu interactif, la TNC vous guide tout au long du
processus d'étalonnage. Le processus d'étalonnage consiste
principalement à exécuter diverses fonctions de palpage sur le
matériel de serrage et à introduire des valeurs variables (écart entre
les mors d'un étau, par exemple) (voir „Placer un matériel de
serrage sur la machine” à la page 388)
„ Vérifier la position du matériel de serrage étalonné
Après avoir placé le matériel de serrage, vous pouvez si nécessaire
demander à la TNC de créer un programme de mesure qui vous
permettra de vérifier la position effective du matériel de serrage
placé par rapport à la position nominale. Si les écarts entre la
position nominale et la position effective sont trop importants, la
TNC délivre alors un message d'erreur (voir „Vérifier la position du
matériel de serrage mesuré” à la page 390)
Pour pouvoir utiliser le contrôle des matériels de serrage,
le constructeur de votre machine doit avoir défini dans la
description cinématique des points d'emplacement
autorisé. Consultez le manuel de la machine!
Pour mesurer les pièces, votre machine doit disposer d'un
palpeur 3D à commutation. Sinon, vous ne pourriez pas
placer les matériels de serrage sur votre machine.
