Couper, allonger, raccourcir les éléments du contour
Si un élément de contour du dessin est limité par une autre élément,
vous devez alors tout d'abord couper ce dernier élément. Cette
fonction vous est proposée automatiquement lorsque vous êtes en
mode de sélection d'un contour.
Procédez de la manière suivante :

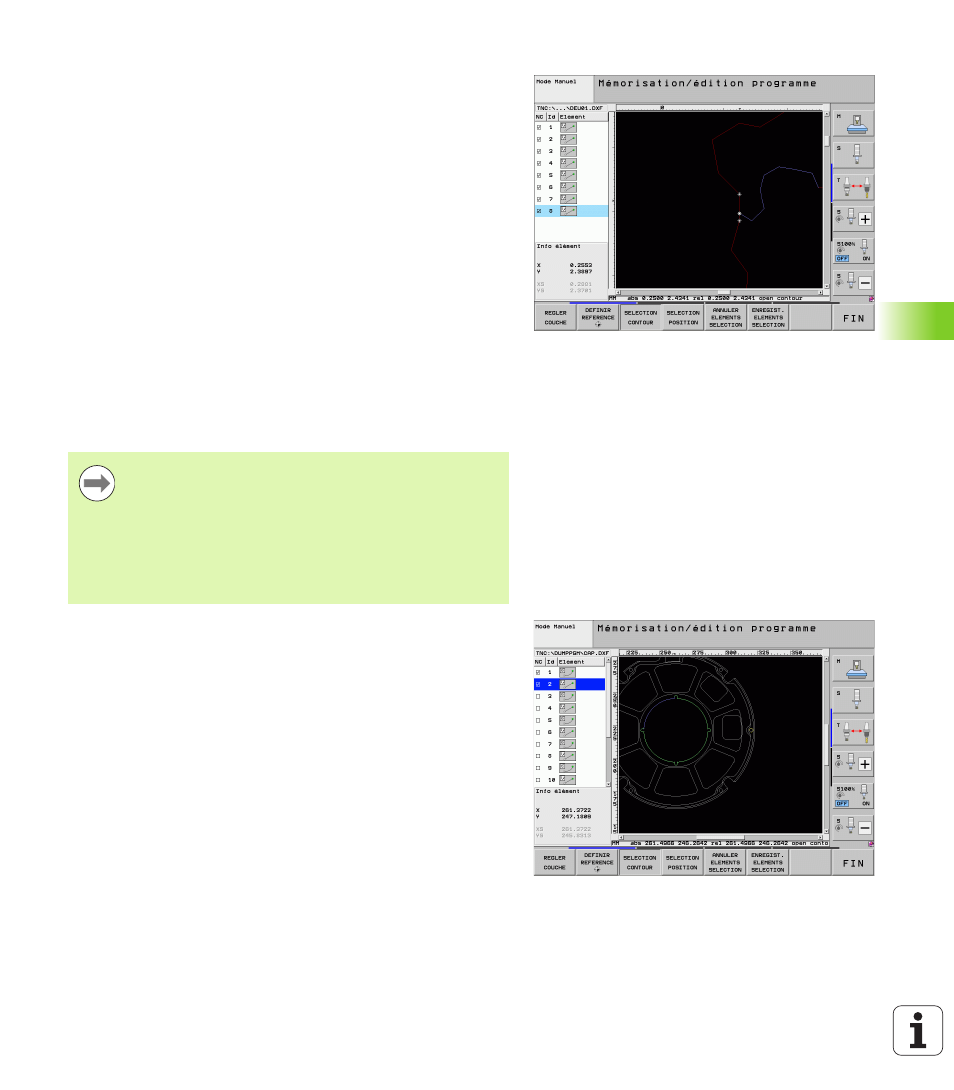

U L'élément de contour limité est sélectionné; il est donc marqué en
bleu
U Cliquer sur l'élément de contour à couper : la TNC affiche le point
d'intersection avec une étoile entourée d'un cercle, les points des
extrémités sélectionnables avec une simple étoile
U Tout en maintenant la touche CTRL enfoncée, cliquer sur le point
d'intersection : la TNC coupe l'élément de contour au niveau du
point d'intersection et cache à nouveau les points. Si nécessaire, la
TNC rallonge ou raccourcit l'élément de contour (en bleu) et ce,
jusqu'au point d'intersection des deux éléments
U Cliquer à nouveau sur l'élément coupé du contour : la TNC affiche à
nouveau le point d'intersection et les points des extrémités
U Cliquer sur le point d'extrémité souhaité : la TNC marque en bleu
l'élément qui est maintenant coupé
U Sélectionner l'élément de contour suivant
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran les différentes
informations de l'élément de contour que vous avez sélectionné en
dernier dans la fenêtre de gauche ou de droite.
„ Droite
Point final des droites et, en plus, point de départ des droites en
grisé
„ Cercle, arc de cercle
Centre du cercle, point final du cercle et sens de rotation. Avec en
plus, en grisé, le point de départ et le rayon du cercle
Si l'élément de contour à rallonger/raccourcir est une
droite, la TNC rallonge/raccourcit l'élément de contour de
manière linéaire. Si l'élément de contour à rallonger/
raccourcir est un arc de cercle, la TNC rallonge/raccourcit
l'arc de cercle de manière circulaire.
Pour pouvoir utiliser cette fonction, il faut qu'au moins
deux éléments de contour soient marqués pour que le
sens soit défini clairement.
