iTNC 530 HEIDENHAIN

203

6.2 Pr

incipes de base des f

onctions de cont

our

nag

e

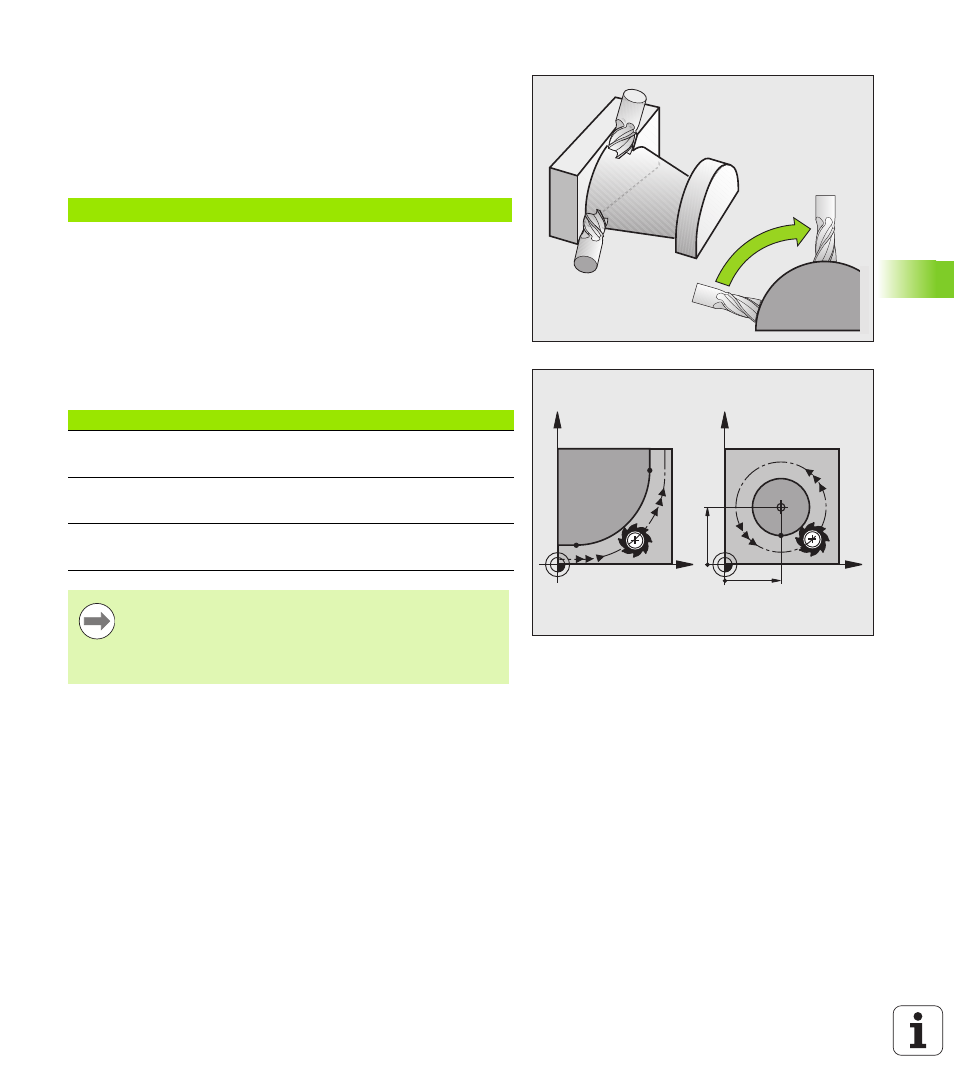

Introduction de plus de trois coordonnées

La TNC peut commander jusqu'à 5 axes simultanément (option du
logiciel) Lors d'un usinage sur 5 axes, la commande déplace
simultanément, par exemple, 3 axes linéaires et 2 axes rotatifs.

Le programme pour ce type d’usinage est habituellement créé par un
système de FAO et ne peut pas être élaboré sur la machine.

Exemple:

Cercles et arcs de cercle

Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine : l'outil se déplace par rapport à la pièce sur
une trajectoire circulaire. Pour les déplacements circulaires, vous
pouvez introduire un centre de cercle CC.

Les fonctions de contournage des arcs de cercle permettent de
programmer des cercles dans les plans principaux : le plan principal
doit être défini dans l'appel d'outil TOOL CALL avec la définition de
l'axe de broche :

L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3

X

Y

X

Y

CC

X

CC

Y

CC

Axe de broche

Plan principal

Z

XY, également
UV, XV, UY

Y

ZX, également
WU, ZU, WX

X

YZ, également
VW, YW, VZ

Des cercles dans des plans non parallèles au plan principal
sont programmés avec la fonction „Inclinaison du plan
d'usinage“ (voir Manuel d'utilisation des cycles, cycle 19
PLAN D'USINAGE), ou avec les paramètres Q (voir
„Principe et vue d’ensemble des fonctions”, page 290).
