232 Programmation : Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es
Programmer une trajectoire hélicoïdale
U Angle polaire : introduire l'angle total parcouru par
l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.
U Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
U Sens de rotation DR
Trajectoire hélicoïdale sens horaire : DR–
Trajectoire hélicoïdale sens anti-horaire : DR+
U Introduire la correction de rayon en fonction du
tableau

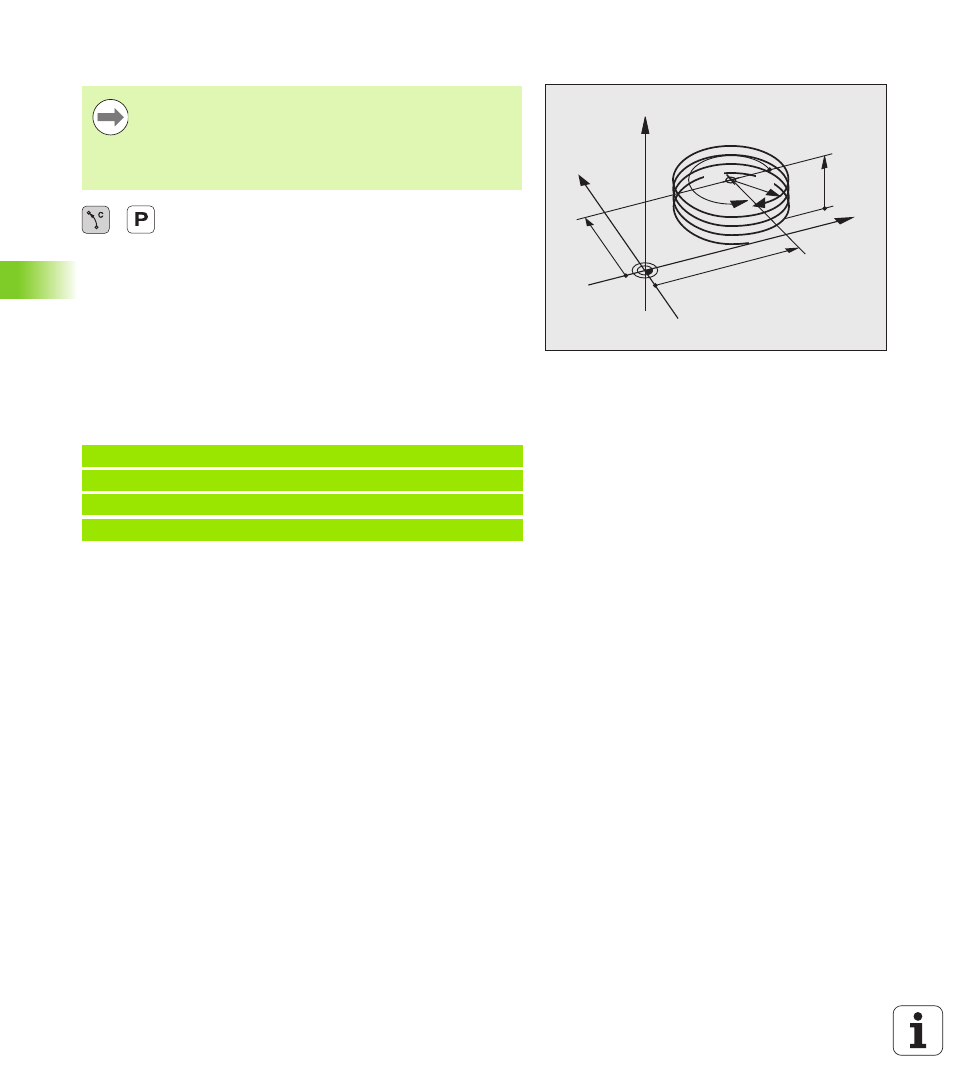

Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation et l'angle total incrémental
IPA
avec le même signe; dans le cas contraire, l'outil
pourrait se déplacer sur une trajectoire incorrecte.
Pour l'angle total IPA, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
