iTNC 530 HEIDENHAIN 55
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

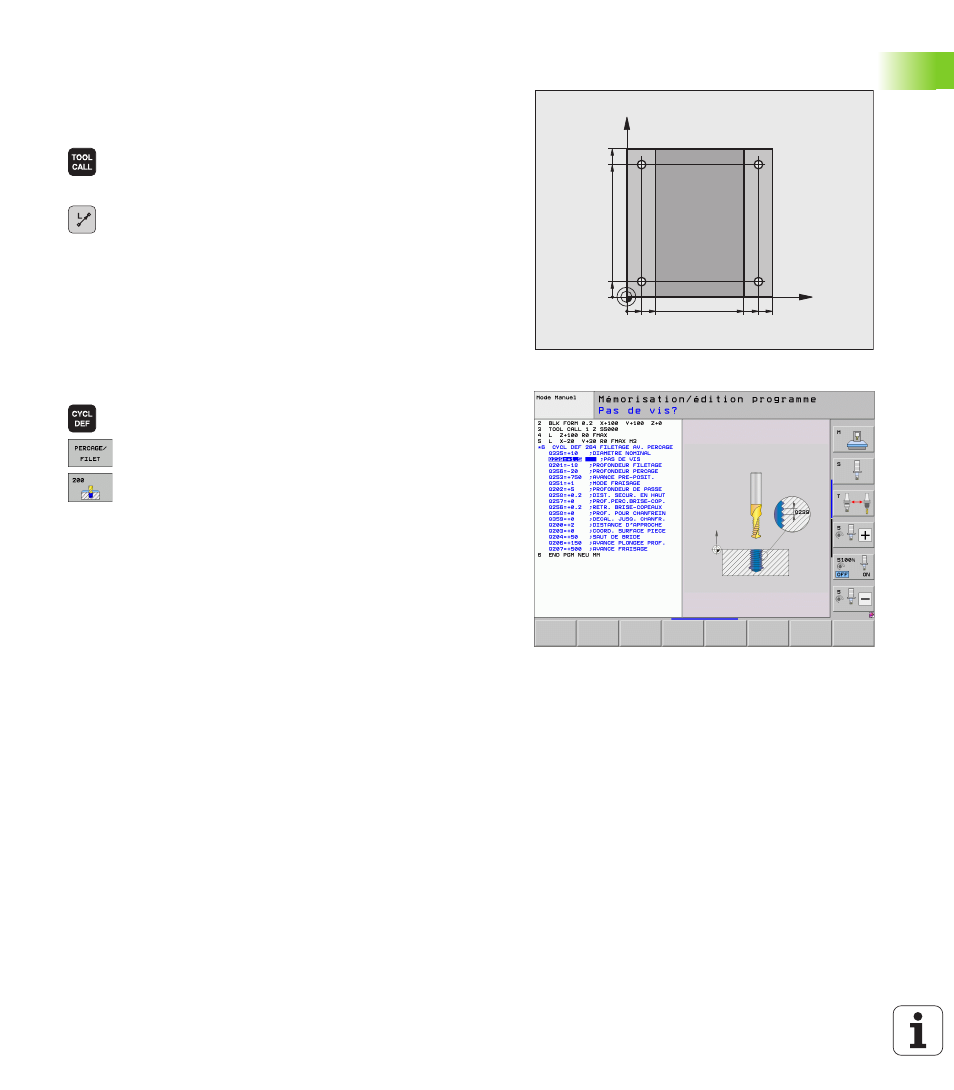

Créer un programme-cycles
Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
U Appeler l'outil: Introduisez les données de l'outil.
Validez l'introduction avec la touche ENT, ne pas
oublier l'axe d'outil
U Dégager l'outil : appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, par exemple 250. Valider avec la
touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Avance F=? Valider avec la touche ENT: Déplacement
en avance rapide (FMAX)
U Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
U Appeler le menu des cycles
U Afficher les cycles de perçage
U Sélectionner le cycle de perçage standard 200: La
TNC ouvre la boîte de dialogue pour définir le cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque saisie avec la
touche ENT. Sur la partie droite de l'écran, la TNC
affiche également un graphique qui représente le
paramètre correspondant du cycle
X
Y
20
10
100
100
10
90
90 80
