iTNC 530 HEIDENHAIN 593
16.1 Gr
aphiques

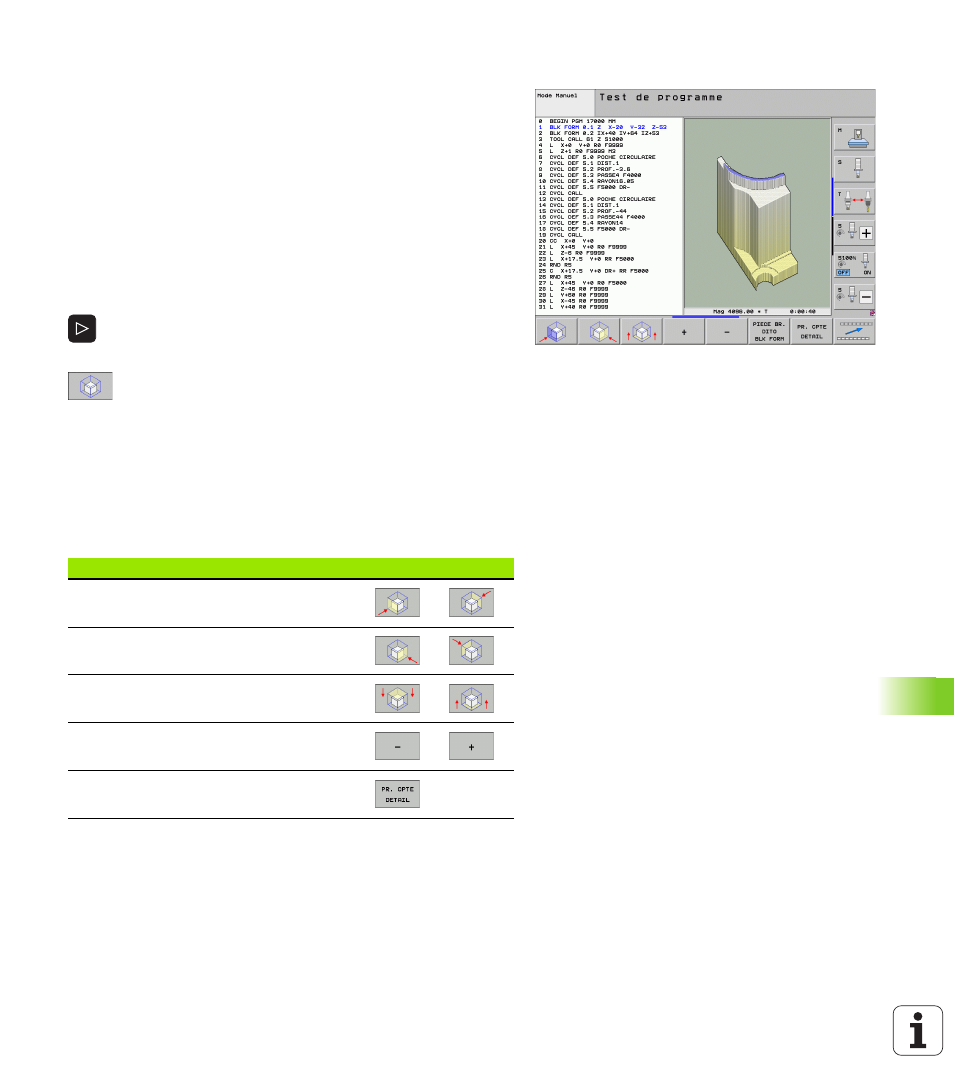

Agrandissement de la découpe
Vous pouvez modifier la découpe dans toutes les vues en mode Test
de programme ainsi que dans un mode Exécution de programme.
Pour cela, la simulation graphique ou l'exécution du programme doit
être arrêtée. Un agrandissement de la découpe est toujours actif dans
tous les modes de représentation.
Modifier l'agrandissement de la découpe
Softkeys, voir tableau
U Si nécessaire, arrêter la simulation graphique
U Commuter la barre de softkeys dans le mode Test de programme
ou dans un mode Exécution de programme jusqu’à ce
qu'apparaissent les softkeys d'agrandissement de la découpe
U Commuter la barre de softkeys jusqu'à ce
qu'apparaissent les softkeys des fonctions
d'agrandissement de la découpe
U Sélectionner les fonctions d'agrandissement de la
découpe
U A l’aide de la softkey (voir tableau ci-dessous),
sélectionner le côté de la pièce
U Réduire ou agrandir la pièce brute : maintenir
enfoncée la softkey „–“ ou „+“
U Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
Fonction Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Déplacer le plan de découpe pour
réduire ou agrandir la pièce brute
Valider la découpe
