iTNC 530 HEIDENHAIN 457
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option-de logiciel 1)
Définir le plan d'usinage par trois points :
PLANE POINTS
Application
Un plan d'usinage peut être défini sans ambiguïté au moyen de trois
points au choix P1 à P3 sur ce plan. Cette possibilité est réalisée par
la fonction PLANE POINTS.
+X
+Y
+Z
P1
P2
P3
Remarques avant de programmer

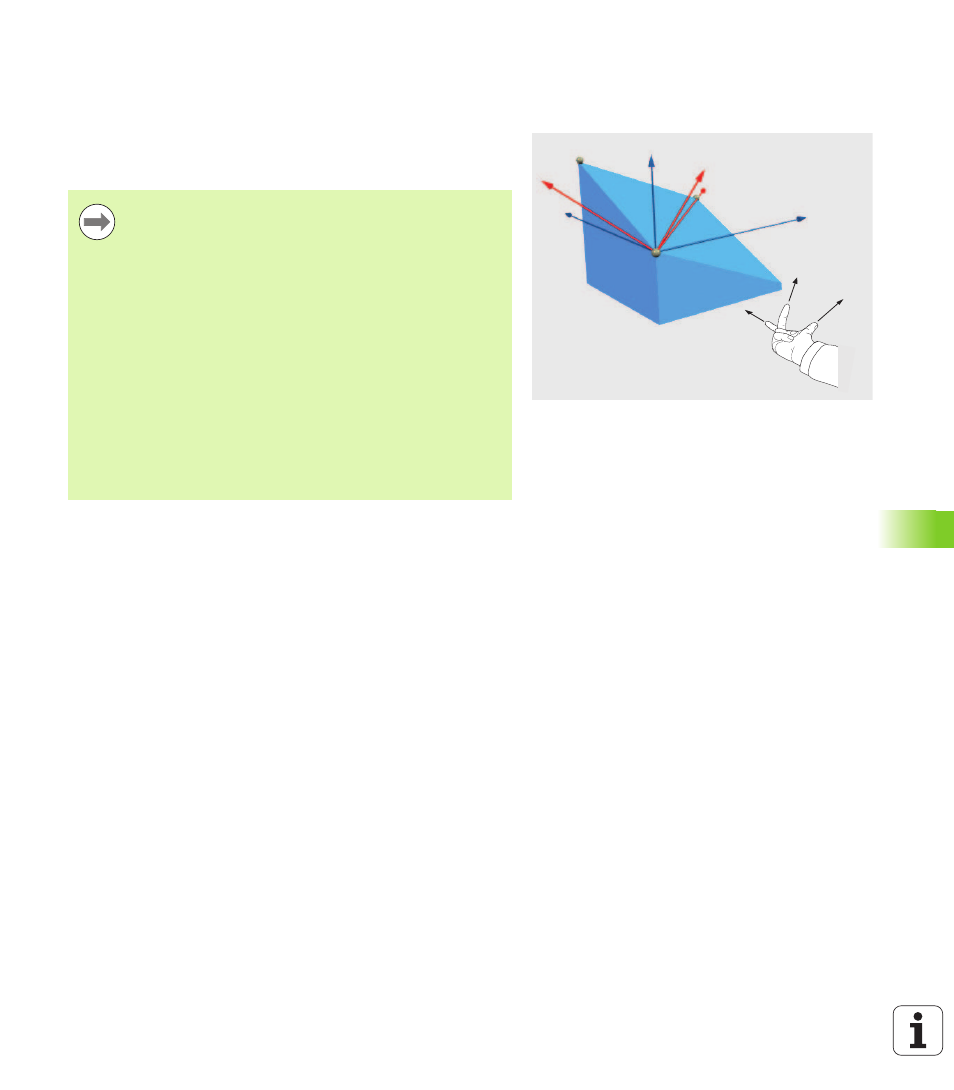

La droite reliant le point 1 au point 2 détermine la direction
de l'axe principal incliné (X avec axe d'outil Z).
Vous définissez la direction de l'axe d'outil incliné avec la
position du 3ème point par rapport à la droite reliant le
point 1 et le point 2. En tenant compte de la règle de la
main droite (pouce = axe X, index = axe Y, majeur = axe Z,
voir figure en haut et à droite), le pouce (axe X) est orienté
du point 1 vers le point 2, l'index (axe Y) est orienté
parallèlement à l'axe incliné Y, en direction du point 3 et le
majeur est orienté en direction de l'axe d'outil incliné.
Les trois points définissent l'inclinaison du plan. La
position du point zéro actif n'est pas modifiée par la TNC.
Description des paramètres pour le comportement du
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 462
