iTNC 530 HEIDENHAIN 237
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

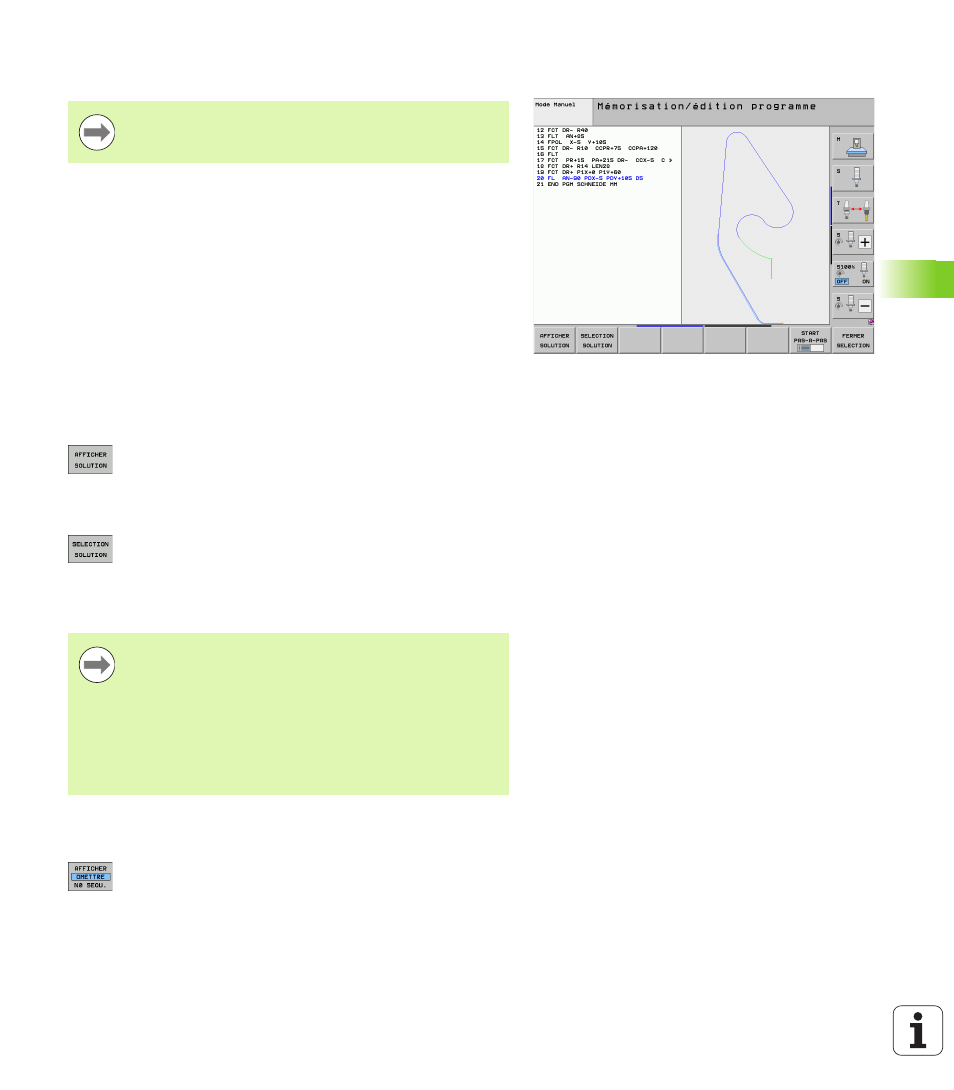

Graphique de programmation FK
Lorsque les indications de coordonnées sont incomplètes, le contour
d’une pièce n’est parfois pas défini clairement. Dans ce cas; la TNC
affiche à l’aide du graphique FK les différentes solutions parmi
lesquelles vous devez choisir la bonne. Le graphique FK représente le
contour de la pièce en plusieurs couleurs :
Lorsque les données donnent lieu à plusieurs solutions et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante :
U Appuyer sur la softkey AFFICHER SOLUTION jusqu'à
ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème barre
de softkeys) quand vous ne pouvez pas distinguer les
différentes solutions les unes des autres.
U L'élément de contour affiché est le bon : le choisir
avec la softkey SELECTION SOLUTION
Quand vous ne souhaitez pas choisir tout de suite un contour affiché
en vert; appuyez sur la softkey ACHEVER SELECTION pour poursuivre
le dialogue FK.
Afficher les numéros de séquence dans la fenêtre graphique
Pour afficher les numéros de séquence dans la fenêtre graphique :
U Régler la softkey AFFICHER OMETTRE NO SÉQU. sur
AFFICHER (barre de softkeys 3)
Pour pouvoir utiliser le graphique avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(voir „Mémorisation/Edition de programme” à la page 73)
bleu L’élément de contour est clairement défini
vert Les données introduites donnent plusieurs solutions ;
sélectionnez la bonne
rouge Les données introduites ne suffisent pas encore pour
définir l’élément de contour; introduisez d’autres
données
Il est souhaitable de choisir aussi rapidement que possible
avec SELECTION SOLUTION les éléments de contour en
vert afin de réduire le nombre de solutions pour les
éléments suivants.
Le constructeur de votre machine peut choisir d’autres
couleurs pour le graphique FK.
Les séquences CN d’un programme appelé avec PGM
CALL sont affichées par la TNC dans une autre couleur.
