.3 Contrôle des matér
iels de ser
rag
e (option logiciel DCM)
Modèles de matériels de serrage
HEIDENHAIN propose divers modèles de fixation dans une
bibliothèque de dispositifs de fixation. En cas de besoin, contacter
HEIDENHAIN (E-Mail-Adresse: [email protected]) ou le
constructeur de votre machine.
Paramétrer les matériels de serrage:
FixtureWizard
L'outil FixtureWizard vous permet, à partir d'un modèle de matériel de
serrage, de créer un matériel de serrage aux dimensions exactes. Sur
son site, HEIDENHAIN propose des modèles de matériels de serrage.
Le cas échéant, des modèles vous sont fournis par le constructeur de
votre machine.
U Appeler le gestionnaire de matériels de serrage
U Lancer FixtureWizard: La TNC ouvre le menu de
paramétrage des modèles de matériels de serrage
U Sélectionner le modèle de matériel de serrage: La
TNC ouvre la boîte de dialogue pour sélectionner un
modèle (fichiers avec l'extension CFT)
U Avec la souris, sélectionner le modèle de matériel de
serrage que vous voulez paramétrer, validez avec la
touche Ouvrir
U Introduire tous les paramètres de matériel de serrage
présents dans la fenêtre de gauche, déplacer la
surbrillance vers le champ suivant en utilisant les
touches fléchées. Lorsque les valeurs ont été

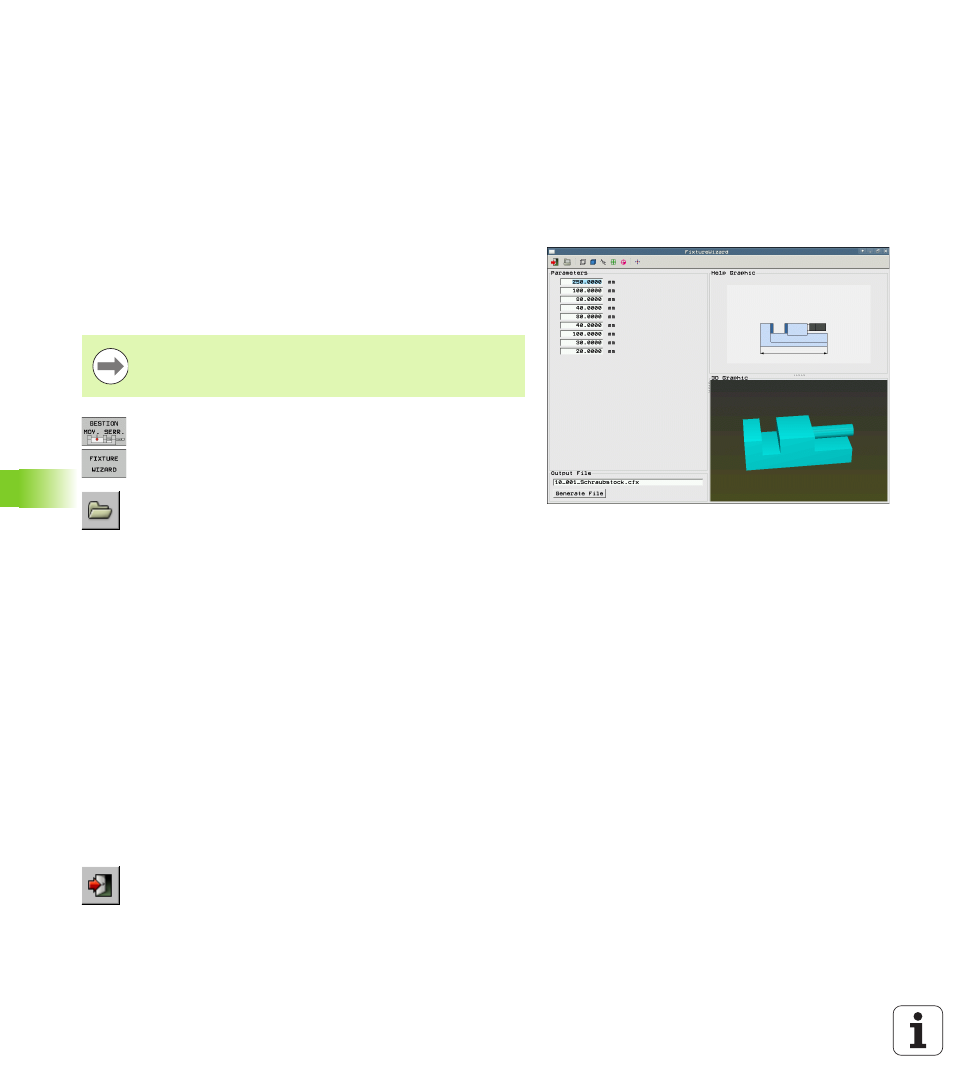

introduites, la TNC actualise la projection 3D du
matériel de serrage dans la fenêtre en bas et à droite.
Si elle est disponible, la TNC affiche dans le fenêtre
en haut et à droite une figure d'aide qui représente
graphiquement les paramètres à introduire pour le
matériel de serrage
U Introduire le nom du matériel de serrage dans le
champ Fichier généré et valider avec le bouton
Générer fichier
. Il n'est pas nécessaire d'inscrire
l'extension du fichier (CFX pour matériels de serrage
paramétrés)
U Fermer FixtureWizard
Avant de lancer FixtureWizard, vous devez avoir copié sur
la TNC le modèle de matériel de serrage à paramétrer!
