588 Test de programme et exécution de programme
16.1 Gr
aphiques

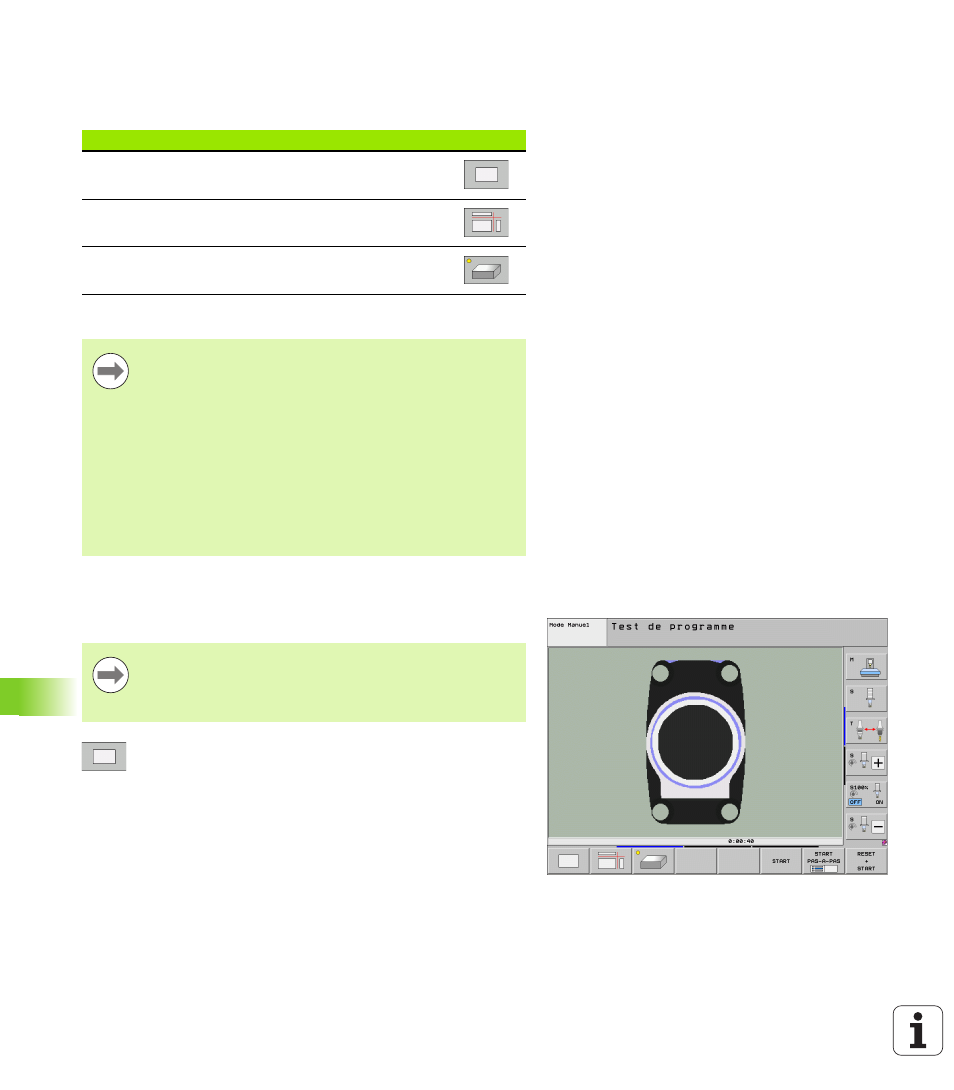

Vue d'ensemble : vues
En modes Exécution de programme et Test de programme,
la TNC affiche les softkeys suivantes :
Restriction en cours d'exécution du programme
Vue de dessus
La simulation graphique dans cette vue est la plus rapide.
U Sélectionner la vue de dessus à l'aide de la softkey
U Niveau des profondeurs : plus le niveau est profond,
plus la couleur est foncée.
Vue Softkey
Vue de dessus
Représentation dans 3 plans
Représentation 3D
L'usinage ne peut être représenté simultanément de
manière graphique si le calculateur de la TNC est saturé
par des instructions d'usinage complexes ou opérations
d'usinage de grande envergure. Exemple : usinage ligne à
ligne de toute la pièce brute avec un gros outil. La TNC
n'affiche plus le graphique et délivre le texte ERROR dans la
fenêtre graphique. L'usinage se poursuit néanmoins.
Graphique d'exécution du programme : la TNC n'illustre
pas graphiquement les opérations d'usinage multiaxes
pendant leur exécution. Dans ces cas là, la fenêtre
graphique affiche le message d'erreur Axe non
représentable
.
Si vous disposez d'une souris sur votre machine,
positionnez le pointeur de la souris à n'importe quel
endroit de la pièce : la profondeur à cette position s'affiche
alors dans la barre d'état.
