iTNC 530 HEIDENHAIN 217
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

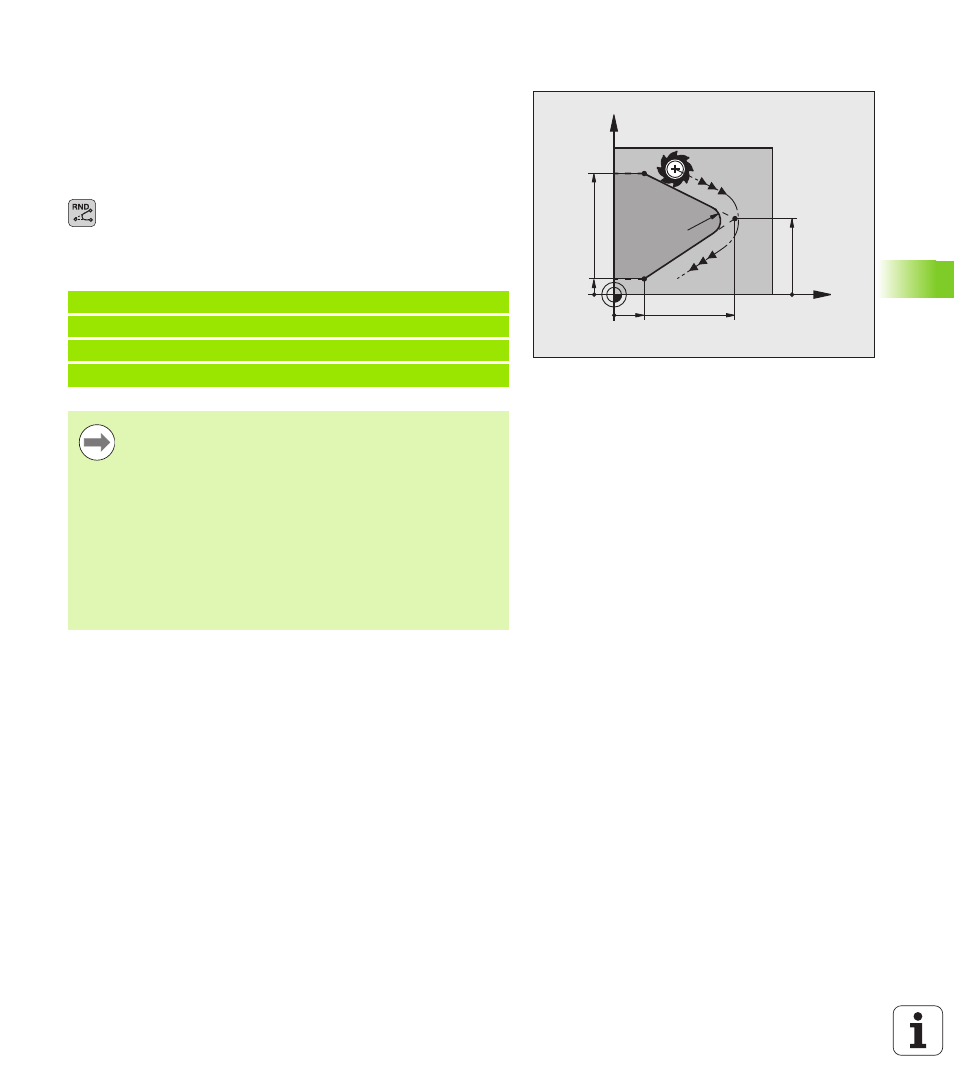

Arrondi d'angle RND
La fonction RND permet d'arrondir les angles du contour.
L’outil se déplace sur une trajectoire circulaire tangente à la fois à
l’élément de contour précédent et à l’élément de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil en cours
d’utilisation.
U Rayon d'arrondi : Rayon de l'arc de cercle, si
nécessaire :
U Avance F (n'agit que dans la séquence RND)
Exemple de séquences CN
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et le suivant doivent
contenir les deux coordonnées du plan dans lequel doit
être exécuté l'arrondi d'angle. Si vous usinez le contour
sans correction de rayon, vous devez alors programmer
les deux coordonnées du plan d'usinage.
Le point d'intersection ne fait pas partie du contour.
Une avance programmée dans la séquence RND n'agit que
dans la séquence RND. Ensuite, l'avance avant la séquence
RND
redevient active.
Une séquence RND peut être également utilisée pour une
approche douce du contour.
