iTNC 530 HEIDENHAIN 627
1
7.6 Int
e
rf
ace Ether
n
et
17.6 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour connecter
au réseau la commande en tant que client. La TNC transfère les
données au moyen de la carte Ethernet
„ en protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System).
La TNC gère également le protocole NFS V3 qui permet d'atteindre
des vitesses de transmission des données encore supérieures
Possibilités de raccordement

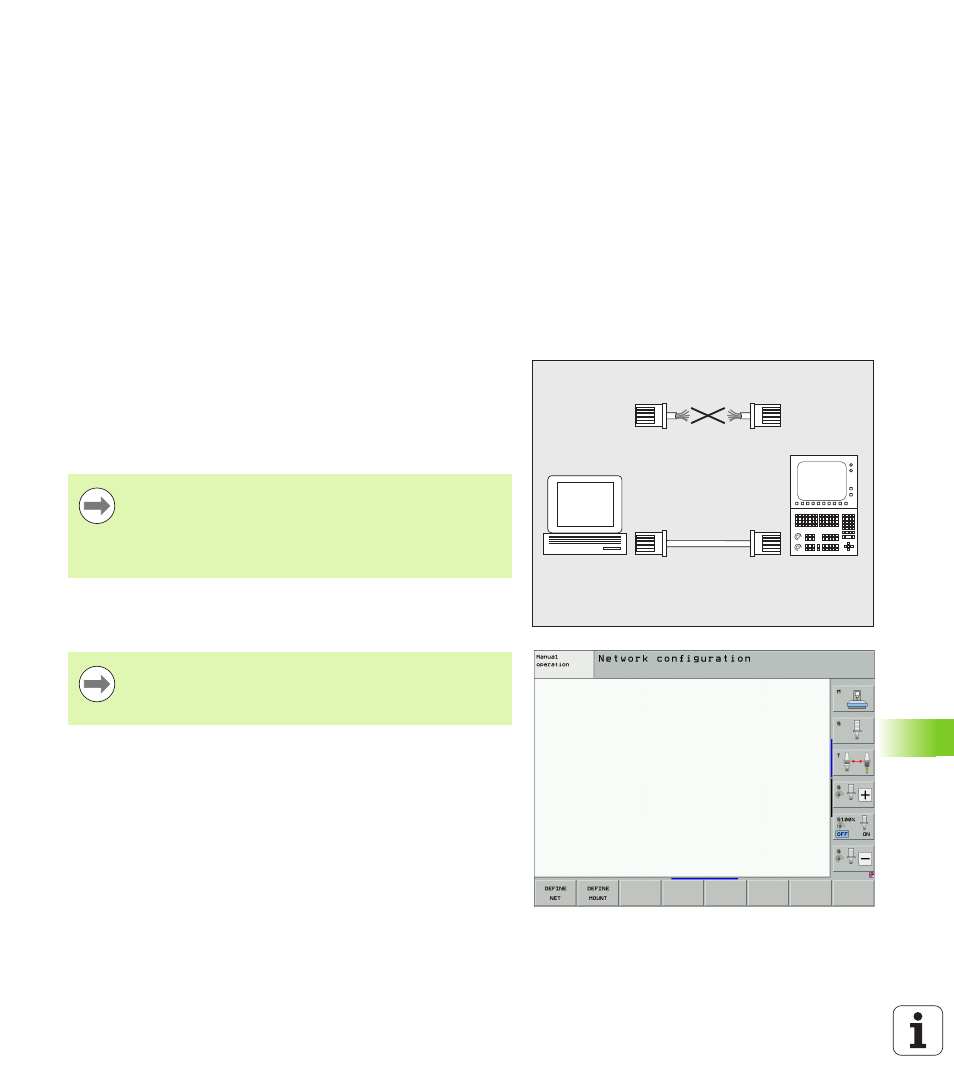

Vous pouvez connecter la carte Ethernet de la TNC via la prise RJ45
(X26,100BaseTX ou 10BaseT) soit à votre réseau ou soit directement
à un PC. Il y a une séparation galvanique entre le raccordement et
l'électronique de la commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
Configurer la TNC
U En mode Mémorisation/édition de programme, appuyez sur la
touche MOD Introduisez le code NET123; la TNC affiche l'écran
principal de configuration du réseau
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un point de
jonction dépend de la classe de qualité du câble ainsi que
de sa gaine et du type de réseau (100BaseTX ou 10BaseT).
Si vous reliez la TNC directement à un PC, vous devez
utiliser un câble croisé.
Faites configurer la TNC par un spécialiste réseaux.
Notez que la TNC exécute un redémarrage à chaud
lorsque vous modifiez l'adresse IP de la TNC.
