526 Mode manuel et dégauchissage
14.2 Déplacement des ax
es de la mac
h
ine
Ecran d'affichage

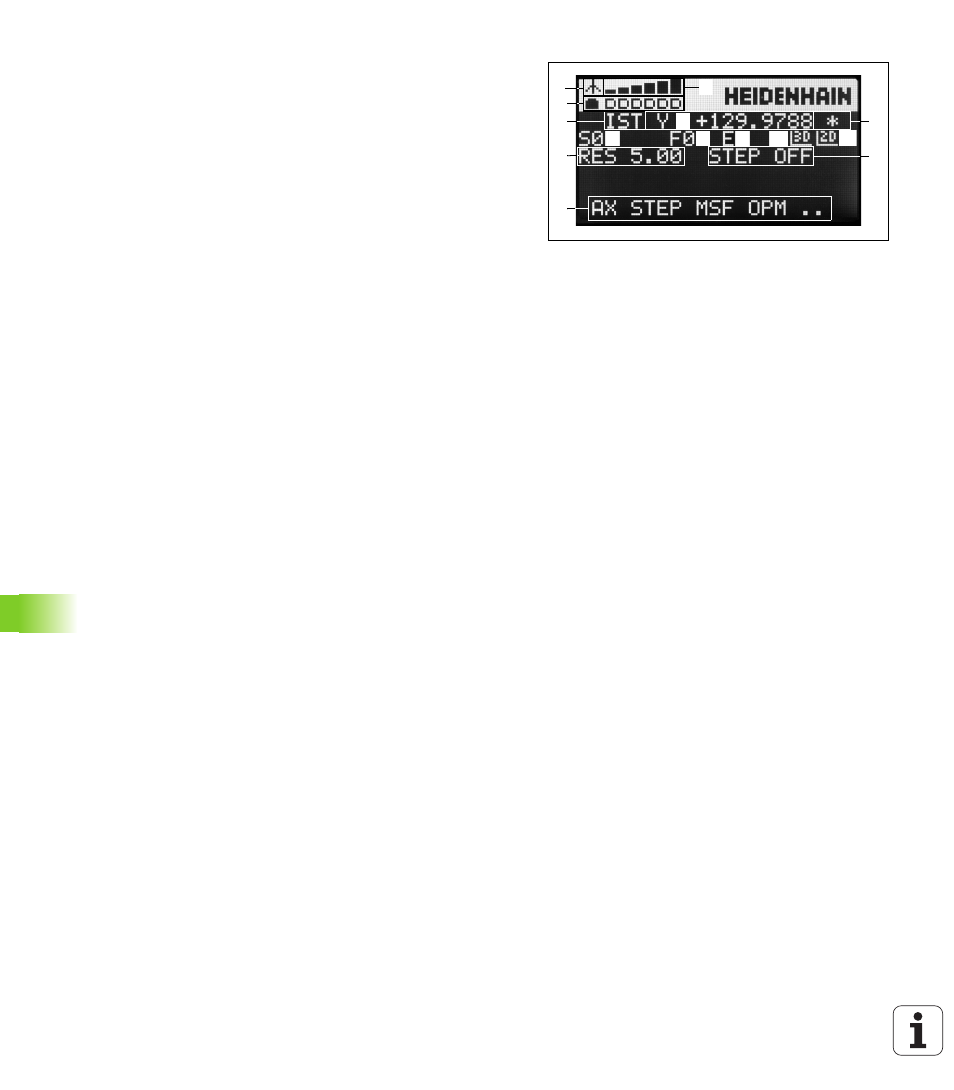

L'écran d'affichage (voir figure) comprend une ligne d'entête et 6
lignes d'état, sur lesquels sont affichées les informations suivantes :
1
3
12
2 8
4
5 7
6
9 9 2 11 10 10
2
5
13
14
1 Seulement sur la manivelle WiFi HR 550 FS:
Affichage, si la manivelle est dans la station d'accueil ou si le
mode WiFi est actif
2 Seulement sur la manivelle WiFi HR 550 FS:
Affichage de l'intensité du champ, 6 barres = champ maximum
3 Seulement sur la manivelle WiFi HR 550 FS:
Etat de charge de la pile, 6 barres = état de charge maximum.
Pendant la charge, une barre se déplace de gauche à droite
4 EFDF : mode d'affichage de position
5 Y+129.9788 : Position de l'axe sélectionné
6 * : STIB (commande en service); Le programme est en cours
d'exécution ou un axe est en cours de déplacement
7 S0 : Vitesse de broche actuelle
8 F0 : Avance avec laquelle l'axe sélectionné se déplace
actuellement
9 E : Une erreur s'est produite
10 3D : La fonction Inclinaison du plan d'usinage est active
11 2D : La fonction Rotation de base est active
12 RES 5.0 : Résolution manivelle active. Course en mm/tour (°/tour
avec les axes rotatifs) parcourue par l'axe sélectionné pour un
tour de manivelle
13 STEP ON ou OFF: Positionnement pas à pas actif ou inactif. Lorsque
la fonction est active, la TNC affiche également l'incrément de
déplacement actif
14 Barre de softkeys : sélection de diverses fonctions, description
dans les paragraphes suivants
