HEIDENHAIN iTNC 530 (606 42x-01) - Manuel (Page 215)

iTNC 530 HEIDENHAIN 215
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

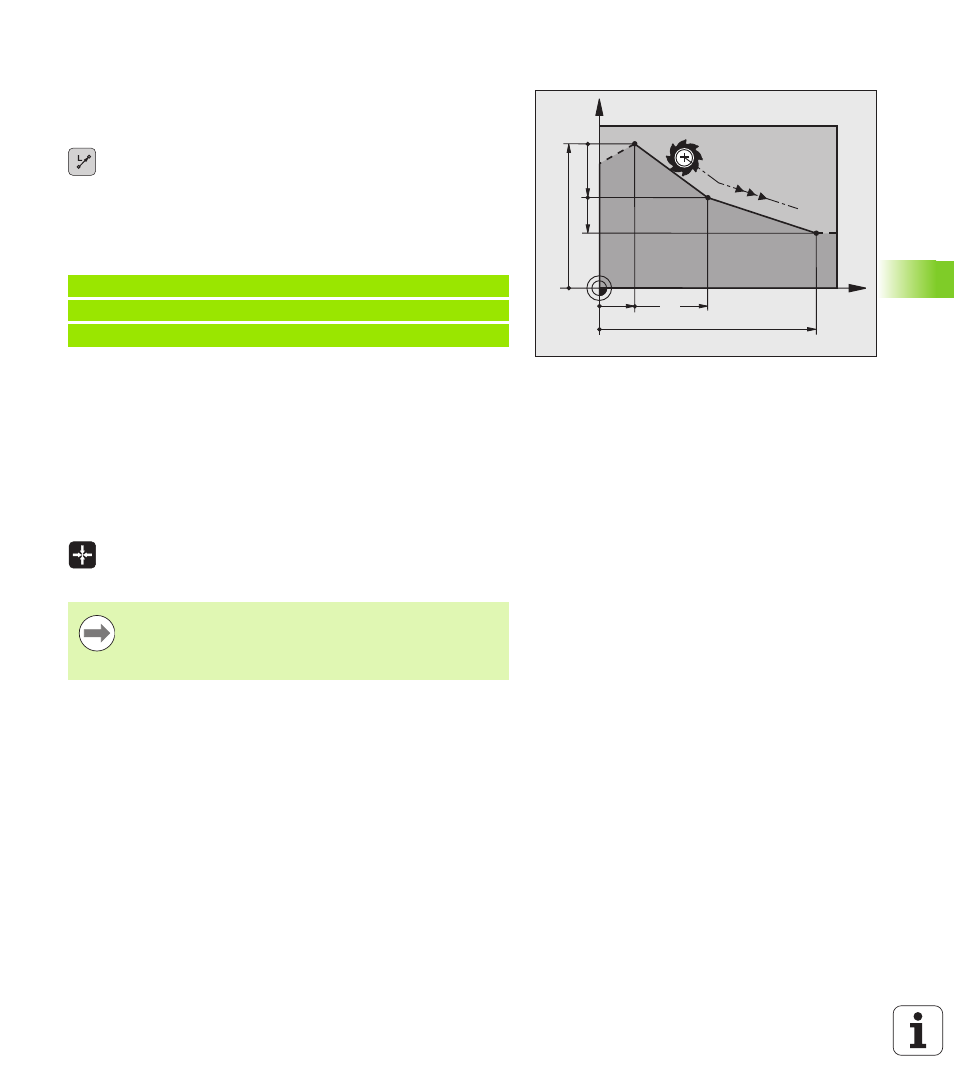

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au point
final de la séquence précédente.
U Coordonnées du point final de la droite, si nécessaire
U Correction de rayon RL/RR/R0
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
Transfert de la position courante
Vous pouvez aussi générer une séquence linéaire (L) avec la touche
„TRANSFÉRER LA POSITION EFFECTIVE“ :
U Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
transférée
U Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
U Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
U Appuyer sur la touche „TRANSFÉRER LA POSITION
EFFECTIVE“ : la TNC génère une séquence L ayant
les coordonnées de la position effective
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (voir
„Sélectionner l'axe pour générer une séquence L”, page
641).
