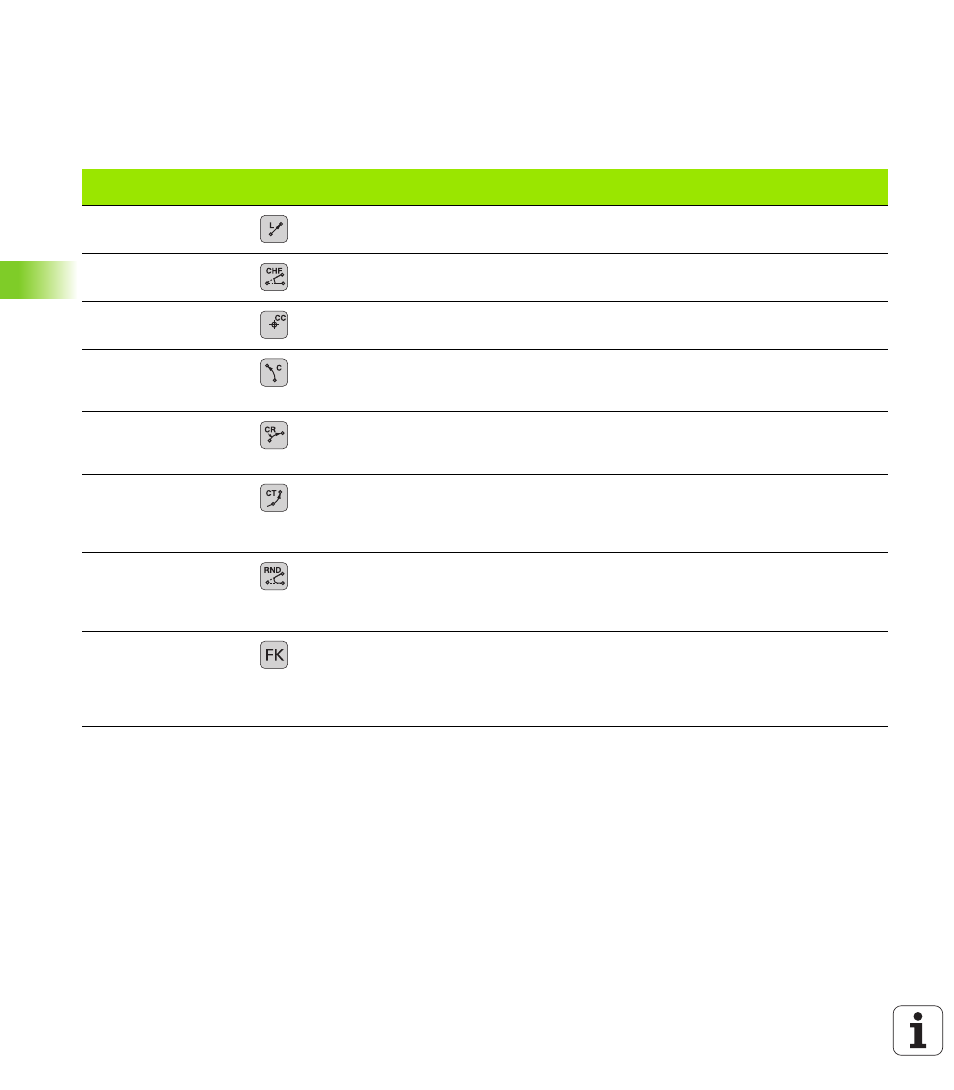

Vue d’ensemble des fonctions de contournage
Fonction
Touche de
contournage
Déplacement d'outil Données nécessaires Page
Droite L
angl. : Line Droite Coordonnées du point final
de la droite Page 215
Chanfrein : CHF
angl. : CHamFer Chanfrein entre deux
droites Longueur du chanfrein Page 216
Centre de cercle CC ;
angl. : Circle Center Aucun Coordonnées du centre du
cercle ou du pôle Page 218
Arc de cercle C
angl. : Circle Trajectoire circulaire vers le
point final de l'arc de cercle
avec centre de cercle CC Coordonnées du point final
du cercle, sens de rotation Page 219
Arc de cercle CR
angl. : Circle by Radius Trajectoire circulaire avec
rayon défini Coordonnées du point final
du cercle, rayon, sens de
rotation Page 220
Arc de cercle CT
angl. : Circle Tangential Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Coordonnées du point final
du cercle Page 222
Arrondi d'angle RND
angl. : RouNDing of
Corner Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Rayon d’angle R Page 217
Programmation flexible
de contours FK Droite ou trajectoire
circulaire avec
raccordement quelconque
à l'élément de contour
précédent voir „Contournages –
Programmation flexible de
contours FK”, page 235 Page 239
