6.3 Appr
oc
he et sor
tie du cont
our

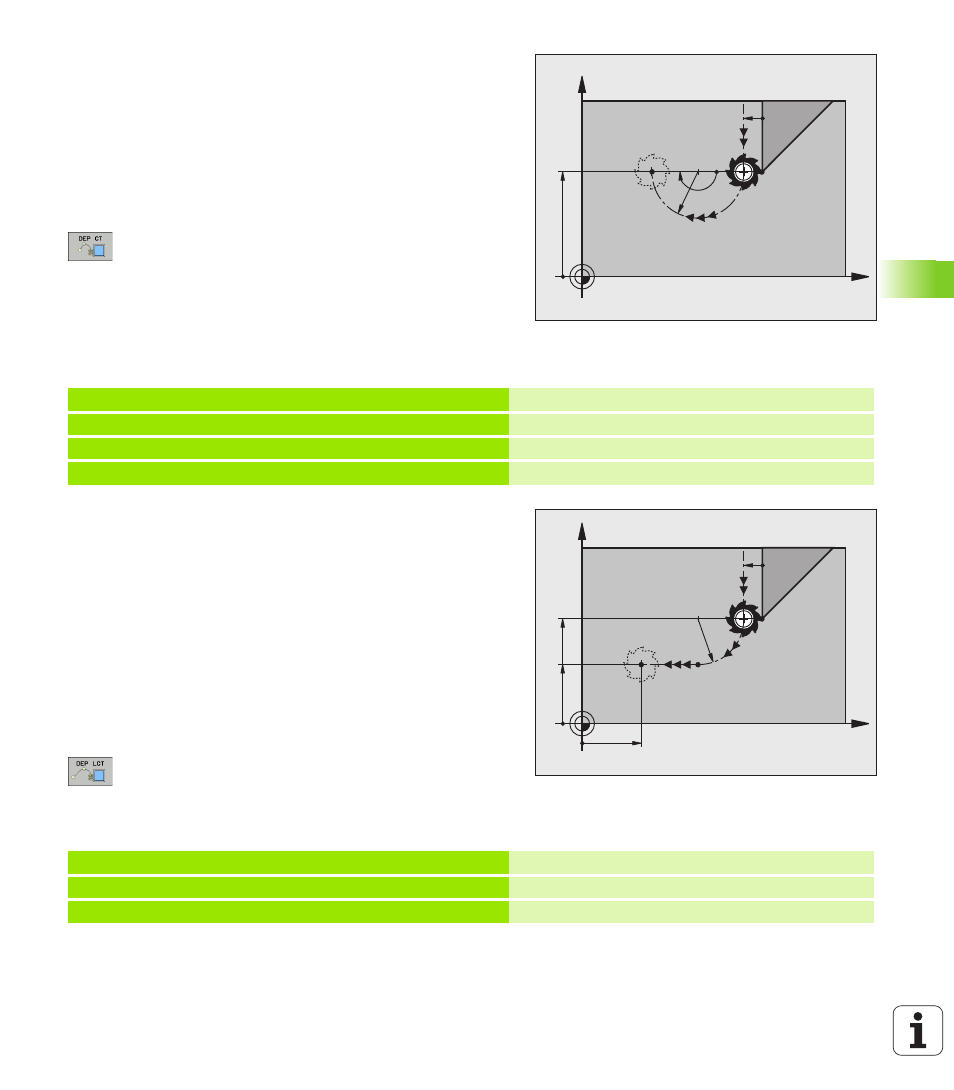

Sortie du contour par une trajectoire circulaire
avec raccordement tangentiel : DEP CT
La TNC déplace l'outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu'au point final P
N
. La trajectoire circulaire se
raccorde par tangentement au dernier élément du contour.
U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP CT :
U Angle au centre CCA de la trajectoire circulaire
U Rayon R de la trajectoire circulaire
„ L'outil doit quitter la pièce du côté de la correction
de rayon : introduire R avec son signe positif
„ L'outil doit quitter la pièce du côté opposé à la
correction de rayon : introduire R en négatif
Exemple de séquences CN
Sortie sur une trajectoire circulaire avec
raccordement tangentiel au contour et segment
de droite : DEPLCT
La TNC déplace l'outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu'à un point auxiliaire P
H
. De cette position, il
se déplace sur une droite jusqu'au point final P
N
. Le dernier élément
du contour et la droite P
H
– P
N
se raccordent à la trajectoire circulaire
par tangentement. Ainsi, la trajectoire circulaire est définie clairement
avec le rayon R.
U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP LCT :
U Introduire les coordonnées du point final P
N
.
U Rayon R de la trajectoire circulaire. Introduire R en
positif!
Exemple de séquences CN
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Dernier élément contour : P
E
avec correction rayon
24 DEP CT CCA 180 R+8 F100 Angle au centre=180°,
Rayon de la trajectoire circulaire=8 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Dernier élément contour : P
E
avec correction rayon
24 DEP LCT X+10 Y+12 R+8 F100 Coordonnées P
N
, rayon trajectoire circulaire=8 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
