iTNC 530 HEIDENHAIN 355
1
0
.3 F
onctions auxiliair
es pour données de coor
données
Comportement avec M92 – Point de référence machine
Si les coordonnées des séquences de positionnement doivent se
référer au point de référence machine, introduisez alors M92 dans ces
séquences.
Effet
M91 et M92 ne sont actives que dans les séquences de programme
où elles ont été programmées.
M91 et M92 sont actives en début de séquence.
Point d'origine pièce
Si les coordonnées doivent toujours se référer au point zéro machine,
il est possible de bloquer l'initialisation du point d'origine pour un ou
plusieurs axes.
Si l'initialisation du point d'origine est bloquée pour tous les axes, la
TNC n'affiche plus la softkey INITIAL. POINT DE REFERENCE en
mode Manuel.

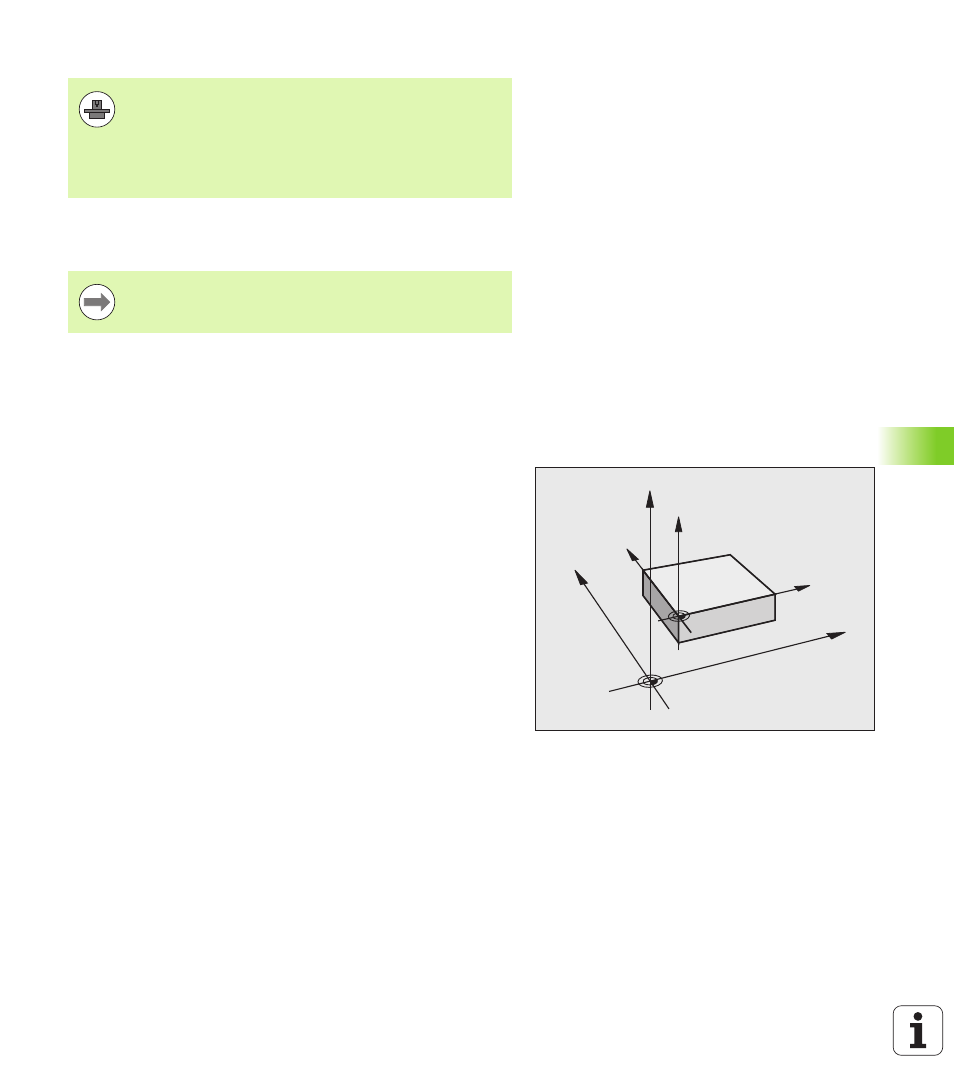

La figure montre les systèmes de coordonnées avec le point zéro
machine et le point zéro pièce.
M91/M92 en mode Test de programme
Si vous souhaitez également simuler graphiquement des
déplacements M91/M92, vous devez activer la surveillance de la zone
de travail et faire afficher la pièce brute se référant au point d'origine
initialisé, Voir „Représenter la pièce brute dans la zone d'usinage”,
page 636.
Outre le point zéro machine, le constructeur de la machine
peut définir une autre position machine (point de référence
machine).
Pour chaque axe, le constructeur de la machine définit la
distance entre le point de référence machine et le point
zéro machine (cf. manuel de la machine).
Même avec les fonctions M91 ou M92, la TNC exécute la
correction de rayon de manière correcte. Toutefois, dans
ce cas, la longueur d'outil n'est pas prise en compte.
Z
X
Y
Z
Y
X
M
