iTNC 530 HEIDENHAIN 485
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)

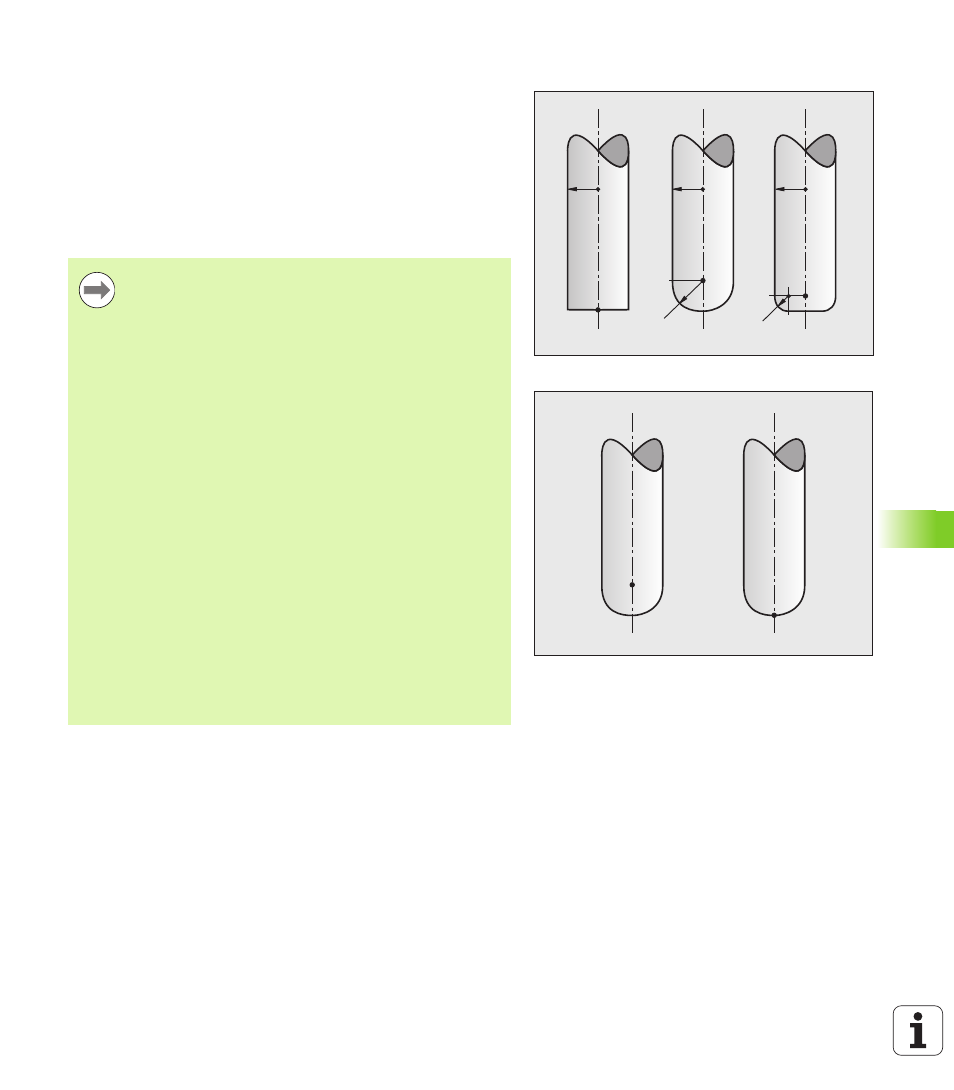

Définition d'un vecteur normé
Un vecteur normé est une grandeur mathématique qui a une valeur de
1 et une direction quelconque. Pour les séquences LN, la TNC a besoin
de deux vecteurs normés max, l'un pour définir la direction des
normales aux surfaces et l'autre (optionnelle) pour définir la direction
de l'orientation de l'outil. La direction des normales aux surfaces est
déterminée par les composantes NX, NY et NZ. Avec les fraises deux
tailles et fraises boules, le vecteur part de la perpendiculaire à la
surface de la pièce vers le point d'origine de l'outil P
T
, avec une fraise
torique vers le point P
T
‘ ou P
T
(voir figure). La direction de l'orientation
de l'outil est défini par les composantes TX, TY et TZ
PT
R R R
R2
PT
PT
R2
PT'
P
T
P
SP
Les coordonnées pour la position X,Y, Z et pour les
normales aux surfaces NX, NY, NZ ou TX, TY, TZ doivent
être dans le même ordre à l'intérieur de la séquence CN.
Dans la séquence LN, il faut toujours indiquer toutes les
coordonnées ainsi que toutes les normales aux surfaces,
même si les valeurs sont identiques à la séquence
précédente.
TX, TY et TZ doivent toujours être définis avec des valeurs
numériques. Les paramètres Q sont interdits.
Par principe; il faut toujours calculer et restituer les
vecteurs normaux avec 7 décimales après la virgule pour
éviter les arrêts d'avance pendant l'usinage.
La correction 3D avec normales aux surfaces est valable
pour les coordonnées dans les axes principaux X, Y, Z.
Si vous changez un outil avec surépaisseur (valeurs delta
positives), la TNC délivre un message d'erreur. Vous
pouvez ne pas afficher ce message en utilisant M107 (Voir
„Conditions requises pour séquence CN avec vecteurs
normaux de surface et correction 3D”, page 184).
La TNC n’émet pas de message d’erreur si des
surépaisseurs d’outil devaient endommager le contour.
Le paramètre-machine 7680 peut définir si le système
CFAO a corrigé la longueur d'outil en prenant en compte
le centre de la bille P
T
ou son pôle sud P
SP
(cf. figure).
