2.2 Ecran et pupitre de commande
Ecran

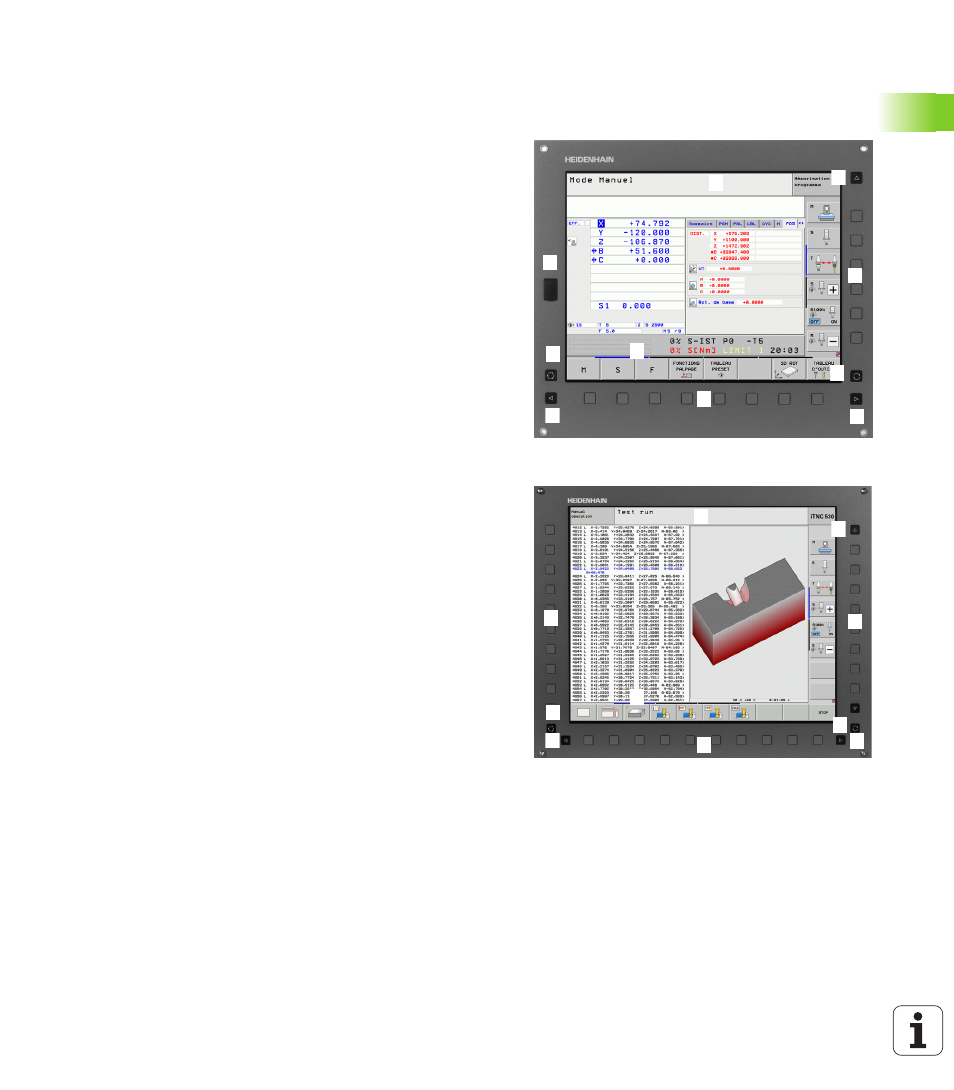

La TNC est livrée avec l'écran couleur plat 15 pouces BF 250. En
alternative, un écran couleur plat 19 pouces BF 260 est disponible.
1 3
1 1
4 4
5
1 6
7
8
2
1 9
1 3
4 4
5
1 6
7
8
2
1 1
7
1 En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre du
haut les modes de fonctionnement sélectionnés : modes Machine
à gauche et modes Programmation à droite. Le mode en cours
apparaît dans le plus grand champ de la fenêtre du haut de l'écran
: les questions de dialogue et les textes de messages s'y affichent
(excepté lorsque l'écran n'affiche que le graphique).
2 Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans une barre
de softkeys. Ces fonctions sont accessibles avec les touches
situées sous les softkeys. Les touches noires extérieures
fléchées permettent de choisir les barres de softkeys dont le
nombre est matérialisé par des traits étroits situés juste au dessus
des barres de softkey. La barre de softkeys active est signalée par
un trait plus clair.
8 softkeys sont disponibles sur l'écran 15 pouces , et 10 softkeys
sur l'écran 19 pouces.
3 Touches de sélection des softkeys
4 Commuter entre les barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran entre les modes Machine et
Programmation
7 Touches de sélection des softkeys destinées au constructeur de
la machine
6 softkeys sont disponibles sur l'écran 15 pouces , et 8 softkeys
sur l'écran 19 pouces.
8 Commuter les barres de softkeys destinées au constructeur de la
machine
9 Raccordement USB
