iTNC 530 HEIDENHAIN 573
14.1
0
Inclinaison du plan d'usinag
e (option logiciel
1)
14.10 Inclinaison du plan d'usinage
(option logiciel 1)

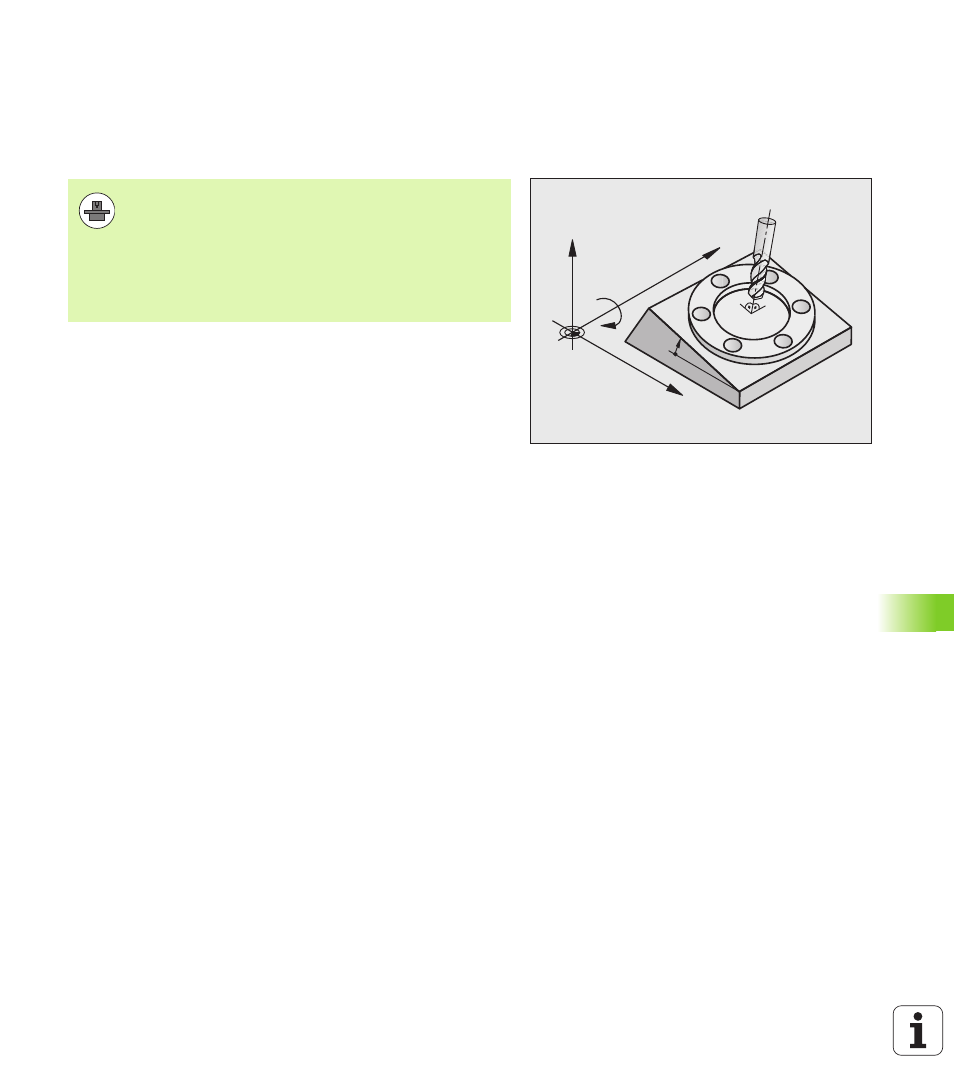

Application, processus
La TNC gère l'inclinaison de plans d'usinage sur machines équipées
de têtes pivotantes ou de tables pivotantes. Cas d'applications
classiques : perçages obliques ou contours dans plan incliné dans
l'espace. Le plan d’usinage est alors toujours incliné autour du point
zéro actif. Dans ce cas et, comme à l'habitude, l'usinage est
programmé dans un plan principal (ex. plan X/Y); toutefois, il est
exécuté dans le plan incliné par rapport au plan principal.
Trois fonctions sont disponibles pour l'inclinaison du plan d'usinage :
„ Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; Voir „Activation de l'inclinaison
manuelle”, page 577
„ Inclinaison programmée, cycle 19 PLAN D'USINAGE dans le
programme d'usinage (voir manuel d'utilisation des cycles, cycle 19
PLAN D'USINAGE)
„ Inclinaison programmée, fonction PLANE dans le programme
d'usinage (voir „La fonction PLANE: Inclinaison du plan d'usinage
(option-de logiciel 1)” à la page 445)
Les fonctions TNC pour l'„inclinaison du plan d'usinage“ sont des
transformations de coordonnées. Le plan d'usinage est toujours
perpendiculaire au sens de l'axe d'outil.
X
Z
Y
B
10°
Les fonctions d'inclinaison du plan d'usinage sont
adaptées par le constructeur de la machine à la TNC et à
la machine. Sur certaines têtes pivotantes (tables
pivotantes), le constructeur de la machine définit si les
angles programmés dans le cycle doivent être interprétés
par la TNC comme coordonnées des axes rotatifs ou
comme composantes angulaires d'un plan incliné.
Consultez le manuel de votre machine.
