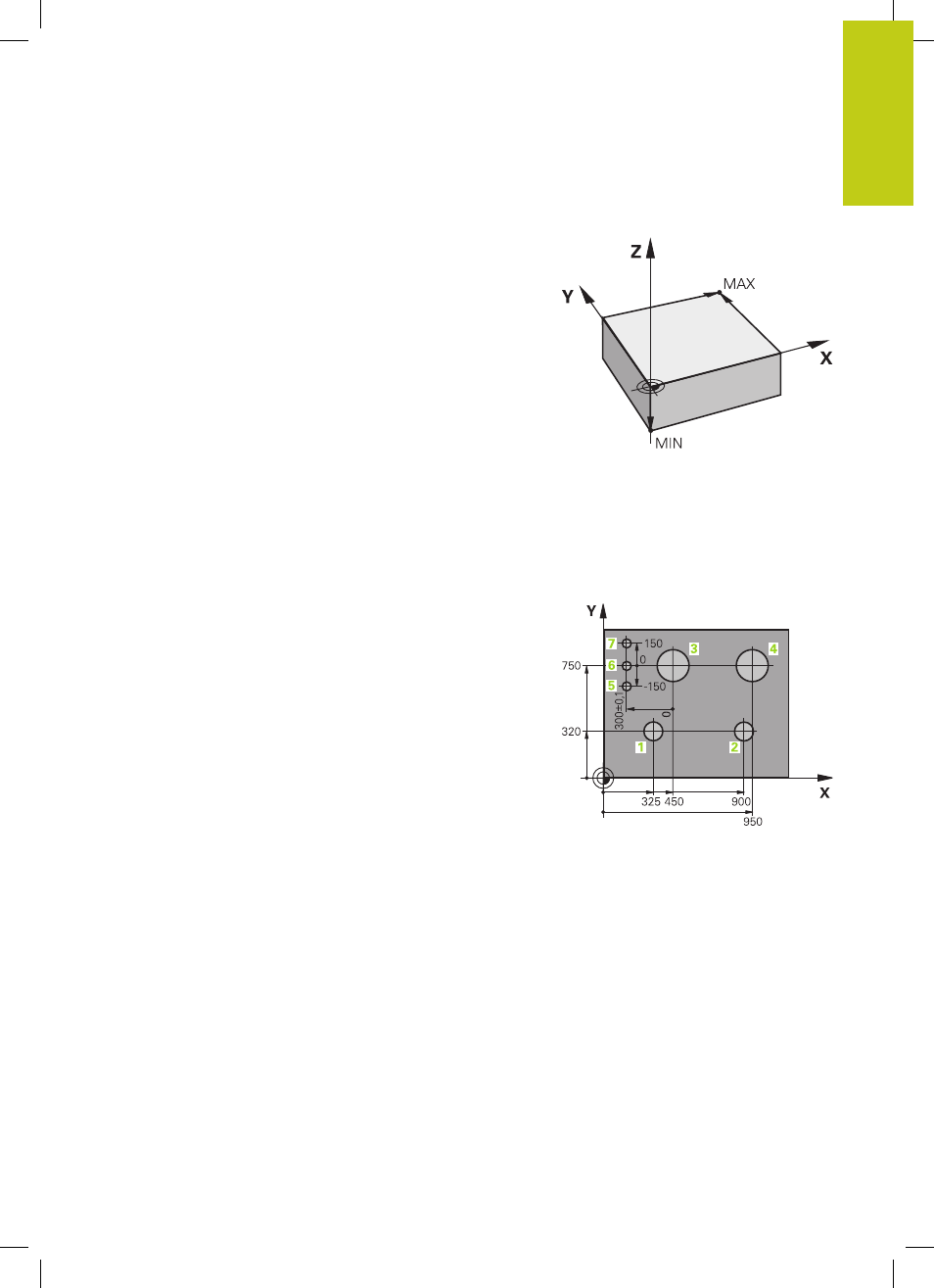

Sélectionner un point d'origine
Un point caractéristique servant de point d'origine absolue (point
zéro), en général un coin de la pièce, est indiqué sur le plan de
la pièce. Pour initialiser le point d'origine, vous alignez d’abord
la pièce sur les axes de la machine, puis sur chaque axe, vous
amenez l’outil à une position donnée par rapport à la pièce. Dans
cette position, initialisez l’affichage de la TNC soit à zéro, soit à une
valeur de position connue. La relation de la position de la pièce
avec le système de référence est ainsi créée. Celle-ci est valable
pour l'affichage de la TNC et le programme d'usinage.
Si le dessin de la pièce fournit des points d'origie relatifs, utilisez
simplement les cycles de conversion des coordonnées. Cycles
pour la conversion des coordonnées : voir voir page 449
Quand la cotation du plan de la pièce n’est pas orientée CN,
choisissez comme point d'origine une position ou un coin qui
servira à déterminer le plus facilement possible les autres positions
de la pièce.
Définir un point d'origine avec un palpeur : voir voir "Définition du
point d'origine avec palpeur 3D (option de logiciel 17 Touch Probe
Functions)", page 305
Exemple
La figure de la pièce montre des perçages ( 1 à 4 ) dont les cotes se
réfèrent à un point d'origine absolu de coordonnées X=0 Y=0. Les
trous (
5 à 7 ) se réfèrent à un point d'origine relatif de coordonnées
absolues X=450 Y=750. A l'aide du cycle
DECALAGE DU POINT
ZERO, vous pouvez décaler provisoirement le point zéro à la
position X=450, Y=750 pour pouvoir programmer les trous (
5 à 7 )
sans avoir à faire d'autres calculs.
