Correction d'outil 5.3
5
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
165
5.3 Correction d'outil
Introduction
La TNC corrige la trajectoire d’outil en tenant compte de la valeur
de correction de la longueur d’outil dans l’axe de broche et du
rayon d’outil dans le plan d’usinage.

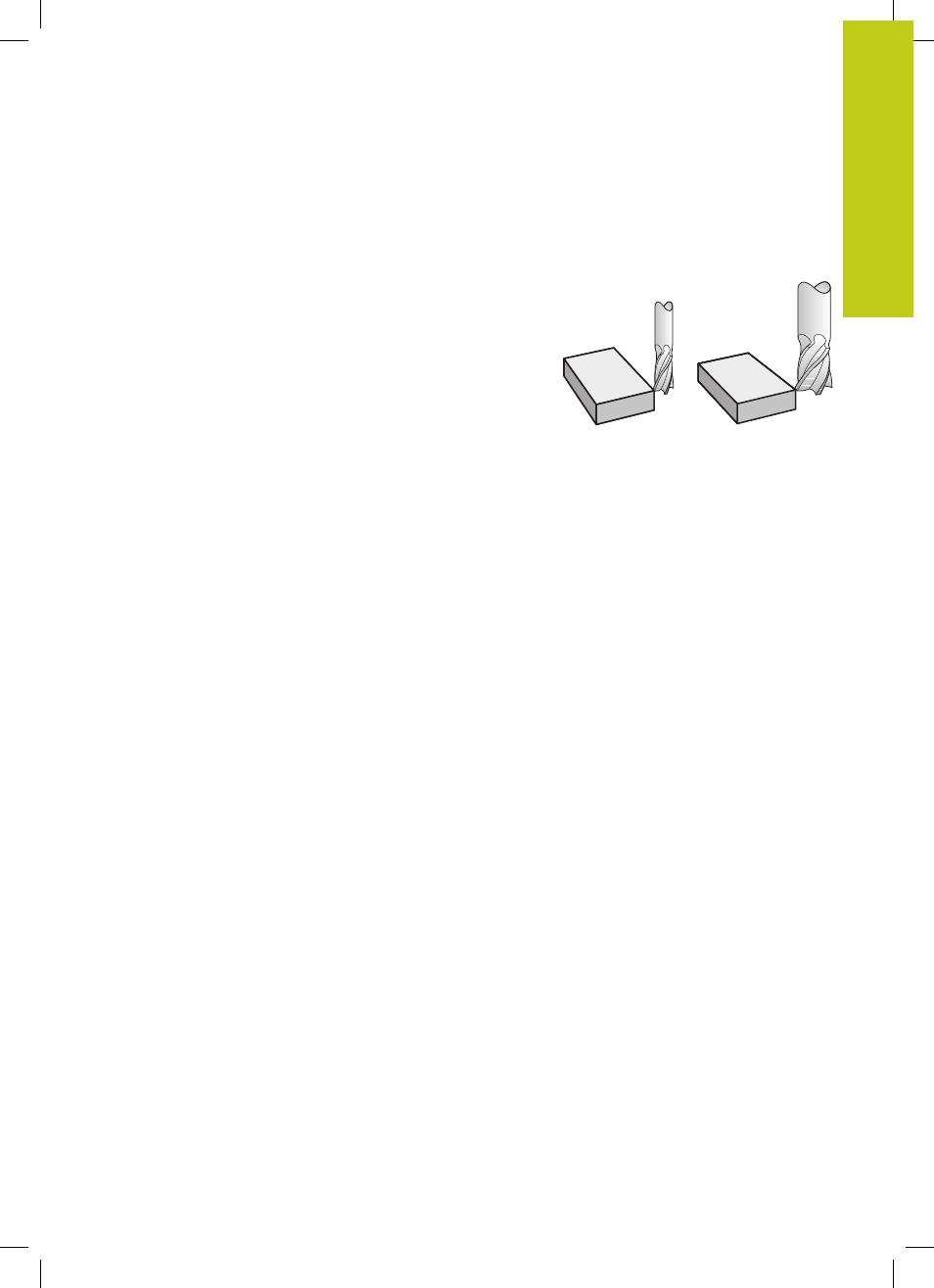

Correction de longueur d'outil
La correction de longueur d'outil est active dès qu'un outil est
appelé. Elle est désactivée dès lors qu'un outil avec la longueur
L=0 (par exemple,
TOOL CALL 0) est appelé.
Pour la correction de longueur, les valeurs Delta de la séquence
TOOL CALL et du tableau d'outils sont prises en compte.
Valeur de correction =
L + DL
TOOL CALL
+
DL
TAB
avec
L :
Longueur d'outil
L de la séquence TOOL DEF ou du
tableau d'outils
DL
TOOL CALL
: Surépaisseur
DL pour la longueur de la séquence
TOOL CALL
DL
TAB
: Surépaisseur DL pour longueur du tableau d'outils
