Ecran et panneau de commande 2.2
2
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
65

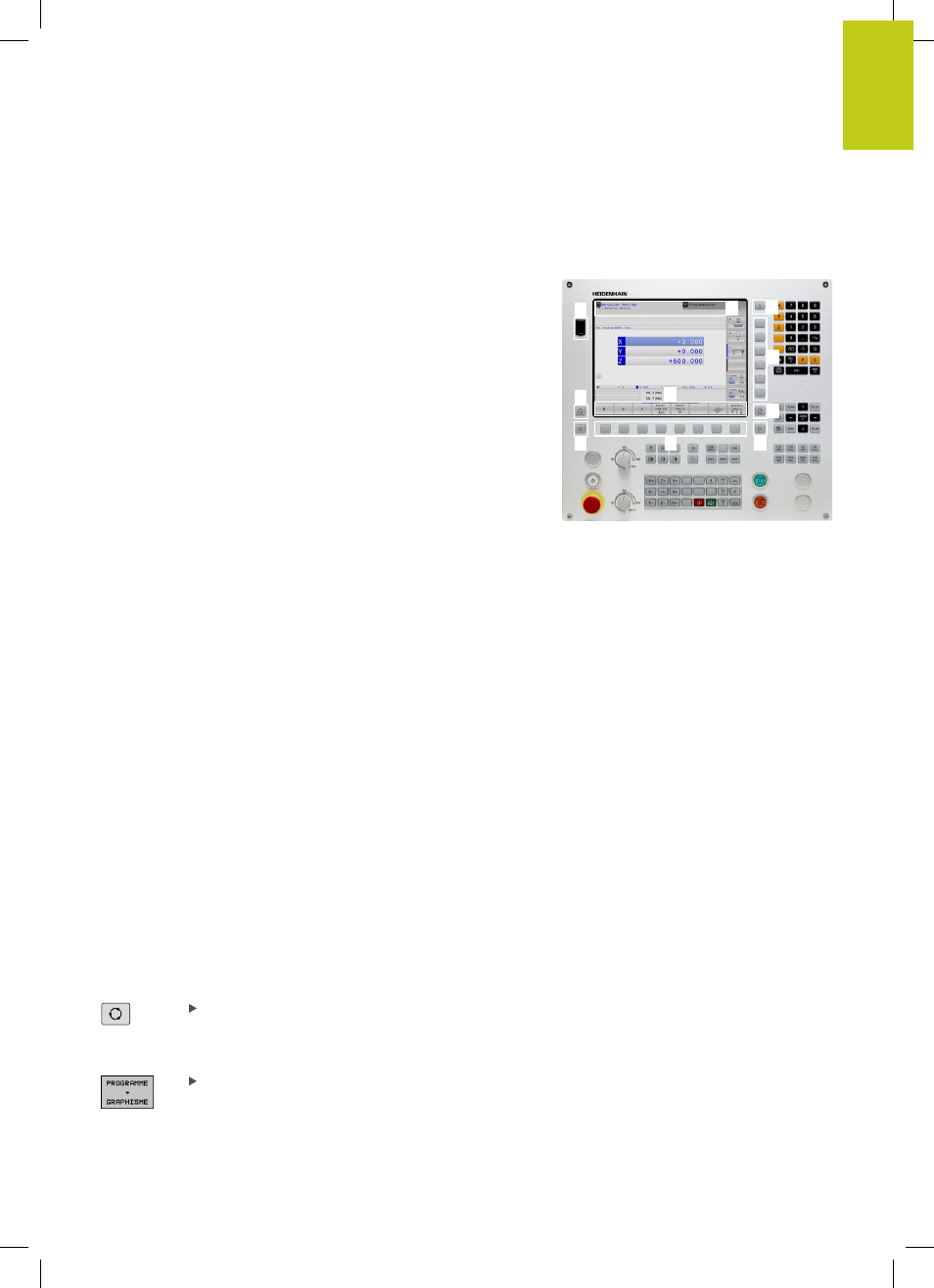

2.2 Ecran et panneau de commande
Ecran
La TNC est fournie avec un écran plat TFT 12,1 pouces.
1 En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre
du haut les modes de fonctionnement sélectionnés : modes
Machine à gauche et modes Programmation à droite. Le
champ principal de la fenêtre située en haut de l'écran indique
le mode de fonctionnement en cours : à cet endroit s'affichent
les questions de dialogue et les divers messages.
2 Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans
une barre de softkeys. Vous sélectionnez ces fonctions avec
les touches situées en dessous. De petits curseurs situés
directement au-dessus de la barre de softkeys indiquent
le nombre de barres de softkeys qu'il est possible de
sélectionner avec avec les touches fléchées positionnées à
l'extérieur. La barre de softkeys active est signalée par un trait
plus clair.
3 Softkeys de sélection
4 Touches de commutation des softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran pour les modes de
fonctionnement Machine et Programmation
7 Touches de sélection des softkeys destinées au constructeur
de la machine
8 Touches de commutation des softkeys pour les softkeys des
constructeurs de machines
9 Prise USB
3
1
2 5
6
7
8
9
4 4
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran. Ainsi, la TNC peut,
par exemple, afficher le programme en mode Programmation dans
la fenêtre de gauche et afficher un graphique de programmation
dans la fenêtre de droite. Sinon, il est également possible d'afficher
l'articulation des programmes dans la fenêtre de droite ou
d'afficher exclusivement le programme dans une grande fenêtre.
Les fenêtres affichées dans l'écran dépendent du mode de
fonctionnement choisi.
Définir le partage de l'écran :
Appuyer sur la touche de commutation de l'écran:
La barre des softkeys affiche uniquement les
répartions d'écran possibles, voir "Modes de
fonctionnement"
Choisir le partage de l'écran avec la softkey
