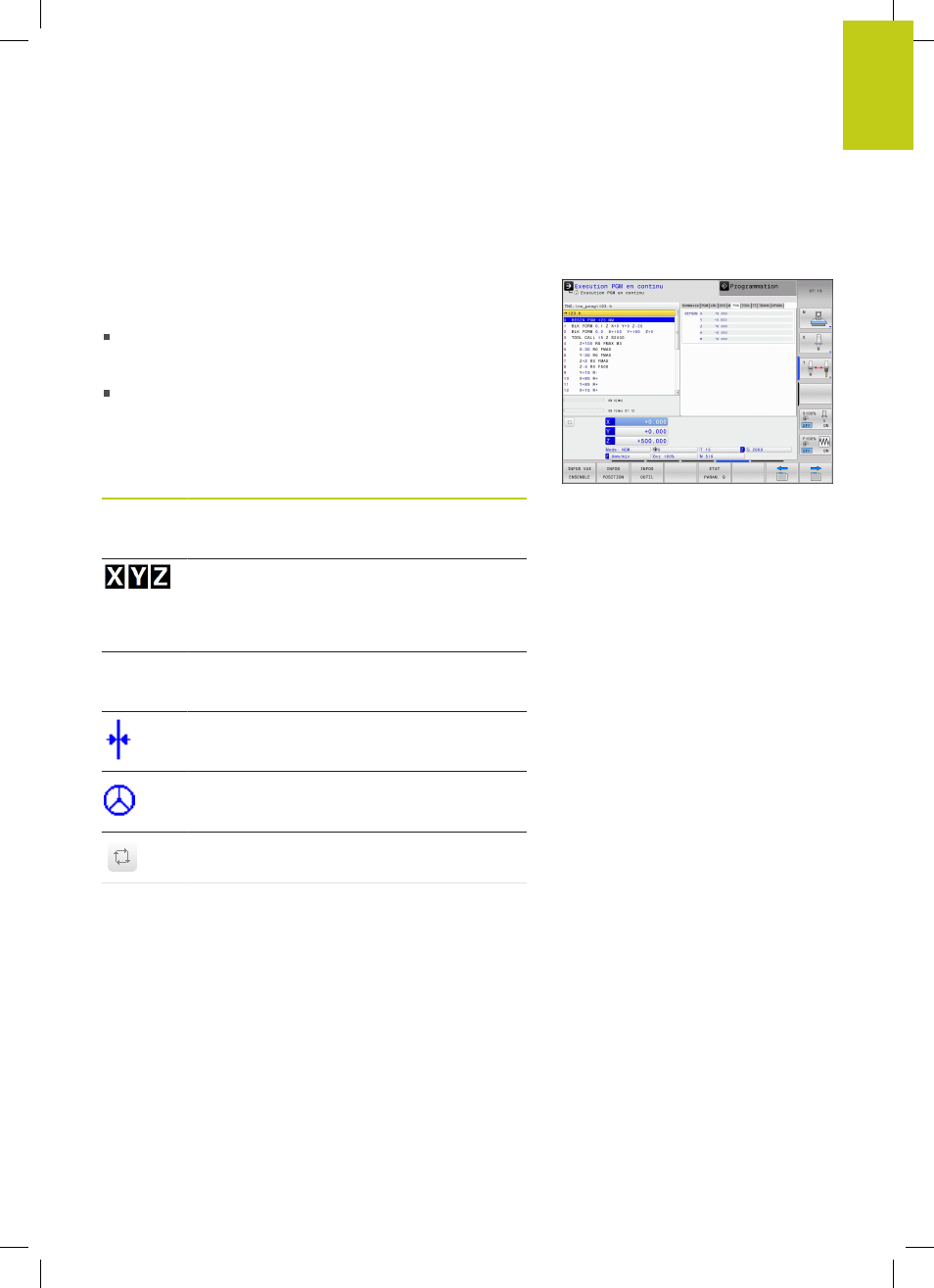

2.4 Affichage d'état
Affichage d'état général
L'affichage d'état général dans la partie basse de l'écran fournit
l'état actuel de la machine. Il apparaît automatiquement dans les
modes
Exécution de programme pas à pas et Exécution de
programme en continu à condition que "graphique" n'ait pas
été sélectionné exclusivement comme affichage
Positionnement avec saisie manuelle.
En mode
Manuel et en mode Manivelle électronique, l'affichage
d'état apparaît dans la grande fenêtre.
Informations de l'affichage d'état
Symbole Signification
EFF Mode de l'affichage de positions, par exemple
les coordonnées effectives ou nominales de la
position actuelle
Axes machine ; la TNC affiche les axes auxiliaires
en caractères minuscules. L'ordre et le nombre
d'axes affichés sont définis par le constructeur
de votre machine. Consultez le manuel de votre
machine
F S M L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Aucun programme n'est actif
