Graphiques 13.1
13
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
325

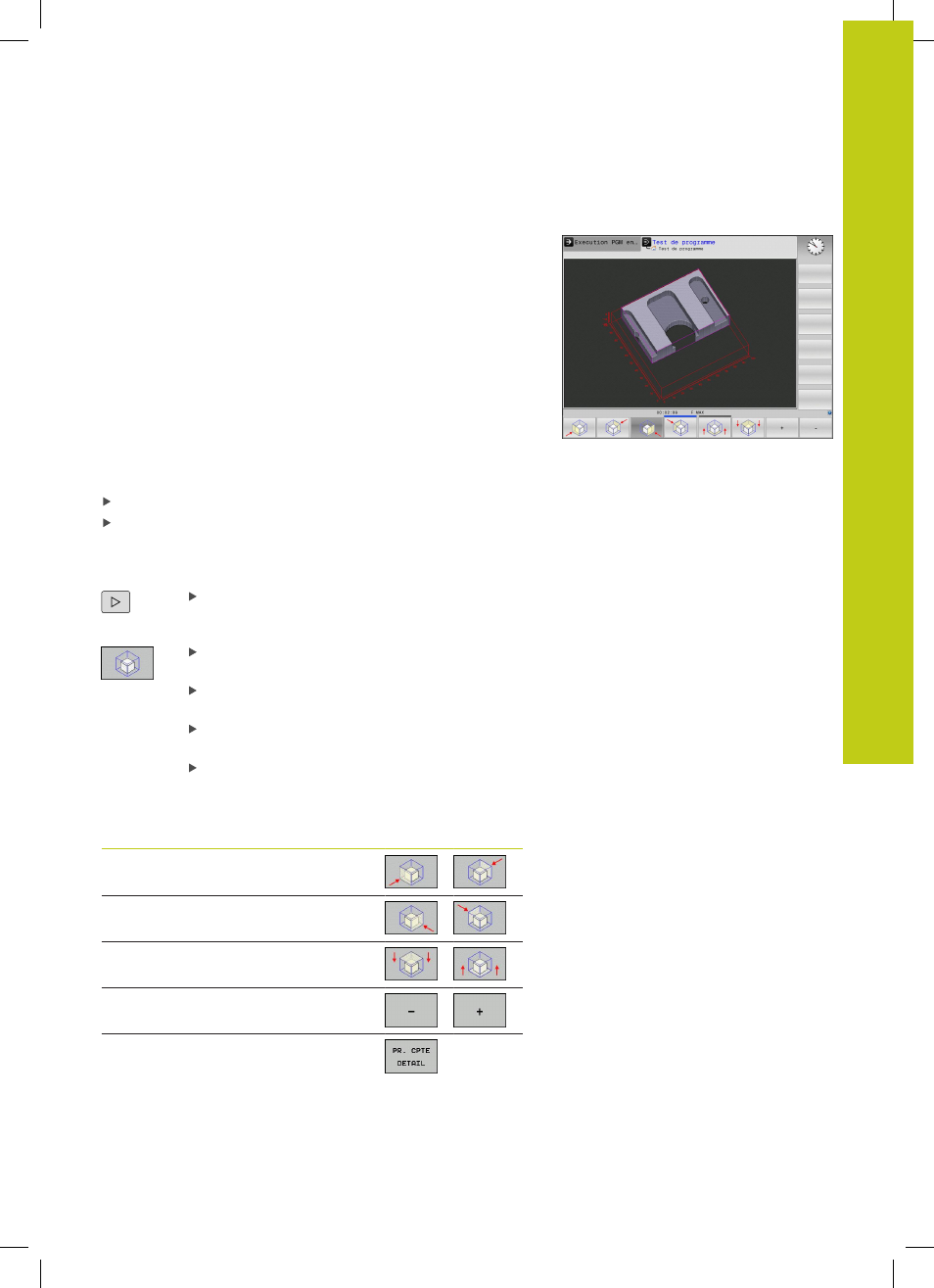

Agrandissement d'un détail
Le détail peut être modifié dans toutes les vues dans les modes
Exécution de programme pas à pas, Exécution de programme en
continu et Test de programme.
Pour cela, la simulation graphique ou l'exécution du programme
doit être interrompue. Un agrandissement du détail en cours est
actif dans tous les modes de représentation.
Modifier l'agrandissement d'un détail
Softkeys, voir tableau
Si nécessaire, interrompre la simulation graphique
Passer en mode Exécution de programme pas à pas,
Exécution de programme en continu ou Test de programme
de manière à ce que la softkey permettant d'agrandir le détail
s'affiche.
Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey permettant de
sélectionner l'agrandissement d'un détail.
Sélectionner les fonctions d'agrandissement du
détail
A l’aide de la softkey (voir tableau ci-dessous),
sélectionner la face de la pièce
Réduire ou agrandir la pièce brute : maintenir la
softkey "
–" ou "+" enfoncée.
Relancer le test ou l'exécution du programme avec
la softkey
START (RESET + START rétablit la pièce
brute d'origine)
Fonction Softkeys
Sélectionner la face gauche/droite de la
pièce
Sélectionner la face avant/arrière de la
pièce
Sélection la face du haut/bas de la pièce
Déplacer le plan de coupe pour agrandir
ou réduire la pièce brute
Valider la découpe
