TENON RECTANGULAIRE (cycle 256) 17.3
17
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
435

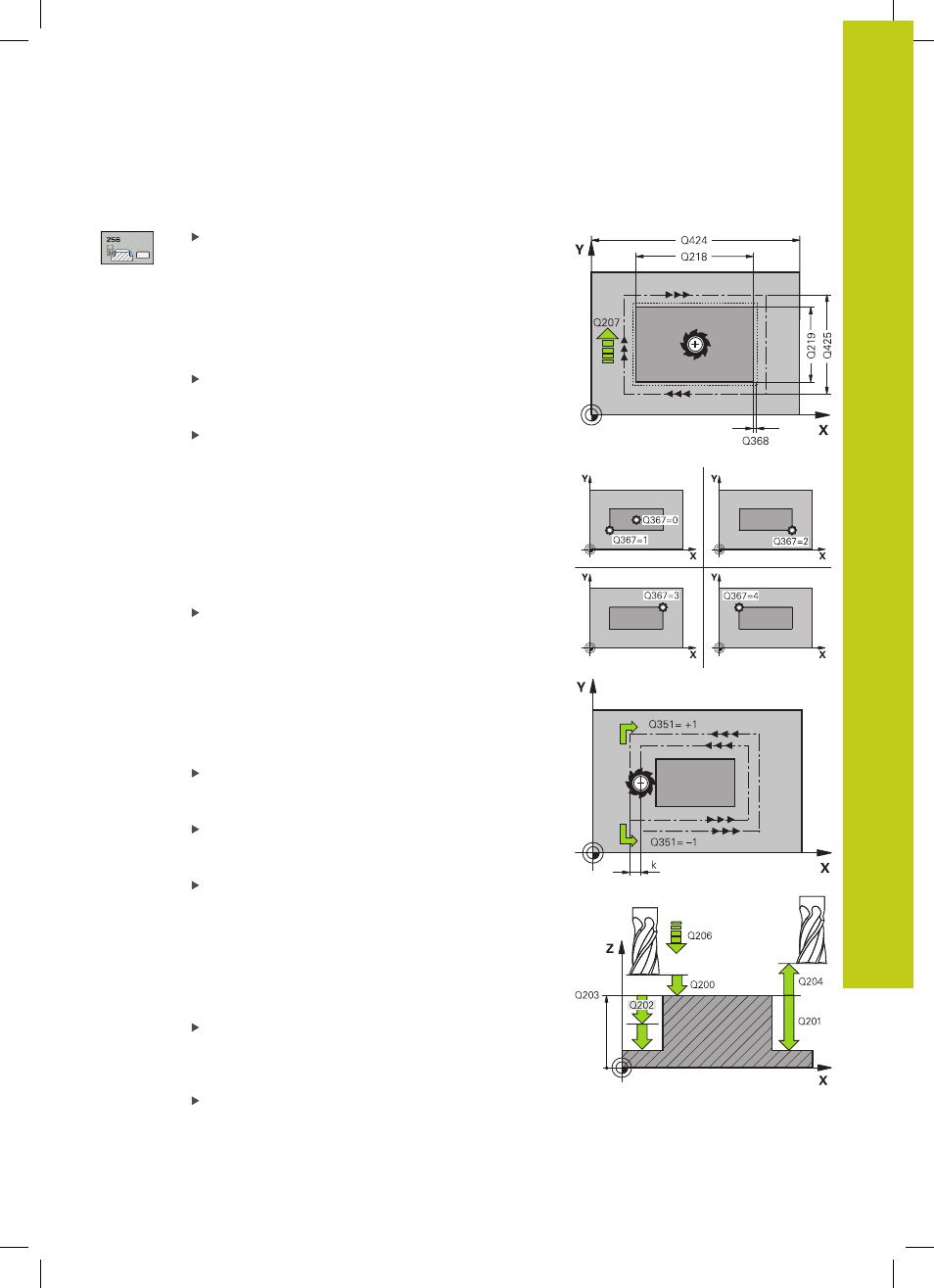

Paramètres du cycle
Opérations d'usinage (0/1/2) Q215 : définir les
opérations d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition
La finition latérale et la finition en profondeur ne
sont exécutées que si la surépaisseur de finition
respective (Q368, Q369) est définie.
Longueur 1er côté Q218 : longueur du tenon
parallèle à l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Cote pièce br. côté 1 Q424 : longueur de la
pièce brute du tenon, parallèle à l'axe principal du
plan d'usinage. Introduire
cote pièce br. côté 1
supérieure au 1er côté. La TNC exécute plusieurs
passes latérales si la différence entre la cote
pièce brute 1 et la cote finale 1 est supérieure à la
passe latérale autorisée (rayon d'outil x facteur de
recouvrement
Q370). La TNC calcule toujours une
passe latérale constante. Plage d’introduction 0 à
99999,9999
2ème côté Q219 : longueur du tenon, parallèle à
l'axe secondaire du plan d'usinage. Introduire
cote
pièce br. côté 2 supérieure au 2ème côté. La TNC
exécute plusieurs passes latérales si la différence
entre la cote pièce brute 2 et la cote finale 2 est
supérieure à la passe latérale autorisée (rayon
d'outil x facteur de recouvrement
Q370). La TNC
calcule toujours une passe latérale constante. Plage
d’introduction 0 à 99999,9999
Cote pièce br. côté 2 Q425 : longueur de la pièce
brute du tenon, parallèle à l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et la base du tenon. Plage
d’introduction -99999,9999 à 99999,9999
Position du tenon Q367 : position du tenon par
rapport à la position de l'outil lors de l'appel du
cycle
0 : position d'outil = centre du tenon
1 : position d'outil = angle en bas à gauche
2 : position d'outil = angle en bas à droite
3 : position d'outil = angle en haut à droite
4 : position d'outil = angle en haut à gauche
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
