Travailler avec les cycles d'usinage 15.3
15
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
377

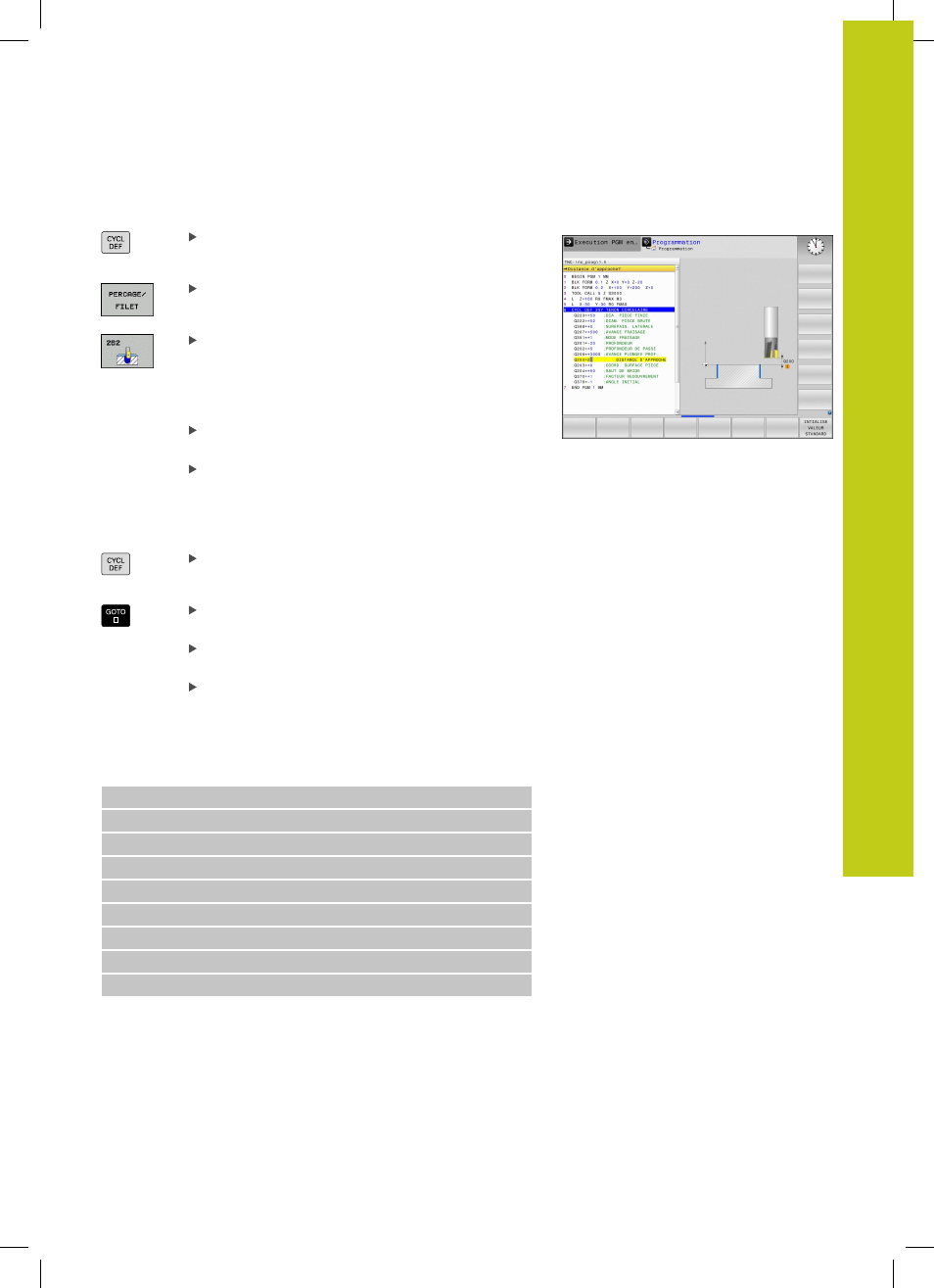

Définir le cycle avec les softkeys
La barre de softkeys affiche les différents groupes
de cycles
Sélectionner le groupe de cycles, p. ex., cycles de
perçage
Sélectionner par exemple le cycle PERCAGE. La
TNC ouvre une boîte de dialogue dans laquelle il
faut renseigner toutes les données requises et
affiche en même temps, dans la moitié droite de
l'écran, un graphique
Introduisez tous les paramètres réclamés par la
TNC et validez chaque saisie avec la touche
ENT.
La TNC ferme le dialogue lorsque vous avez
introduit toutes les données requises
Définir le cycle avec la fonction GOTO
La barre de softkeys affiche les différents groupes
de cycles
La TNC affiche un aperçu des cycles dans une
fenêtre auxiliaire.
Avec les touches fléchées, sélectionnez le cycle
souhaité ou
Indiquez le numéro du cycle et confirmez chacun
de vos choix avec la touche
ENT. La TNC ouvre
alors la boîte de dialogue du cycle, comme décrit
précédemment.
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO AU FOND
